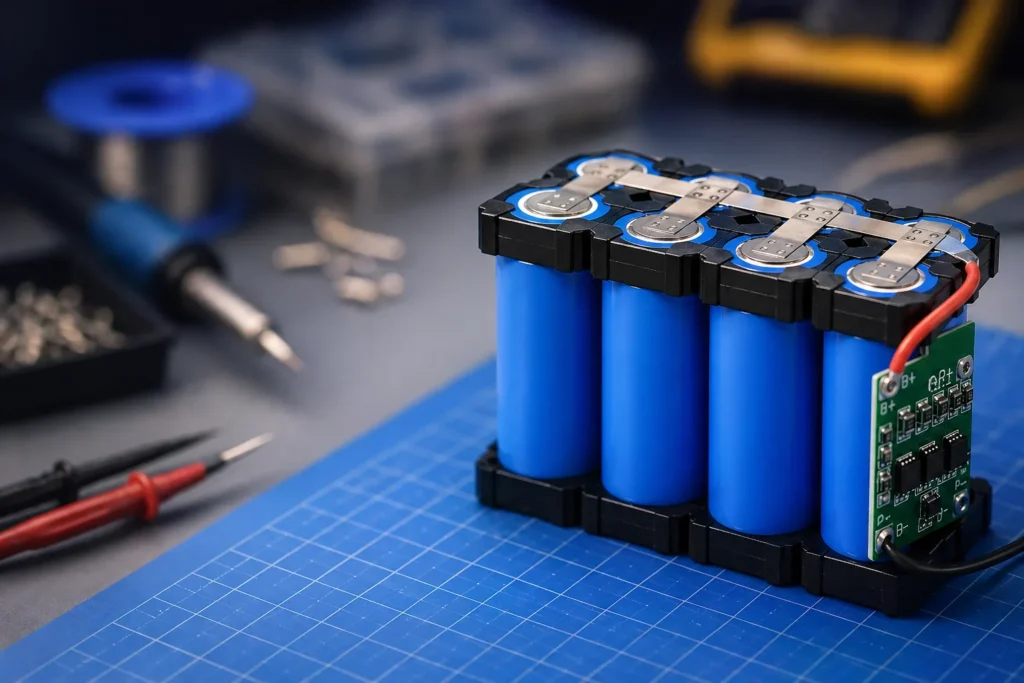

แพ็คแบต 32700 4S1P ไม่ใช่ช่างก็ทำได้

ในบทความนี้จะพาประกอบแบตเตอร์รี่ 32700 แบบ 4S1P แบตชนิดนี้จุดเด่นคือปลอดภัยกว่า Li-ion ทั่วไป ทนความร้อนได้ดี โอกาสที่แบตจะไฟลุกไหม้น้อยและเสถียรกว่าเวลาใช้งาน จึงได้รับความนิยมมากในงานโซล่าเซลล์ และงาน DIY

อุปกรณ์ที่ต้องใช้สำหรับการแพ็คแบตเตอร์รี่ LiFePO4 32700 4S1P

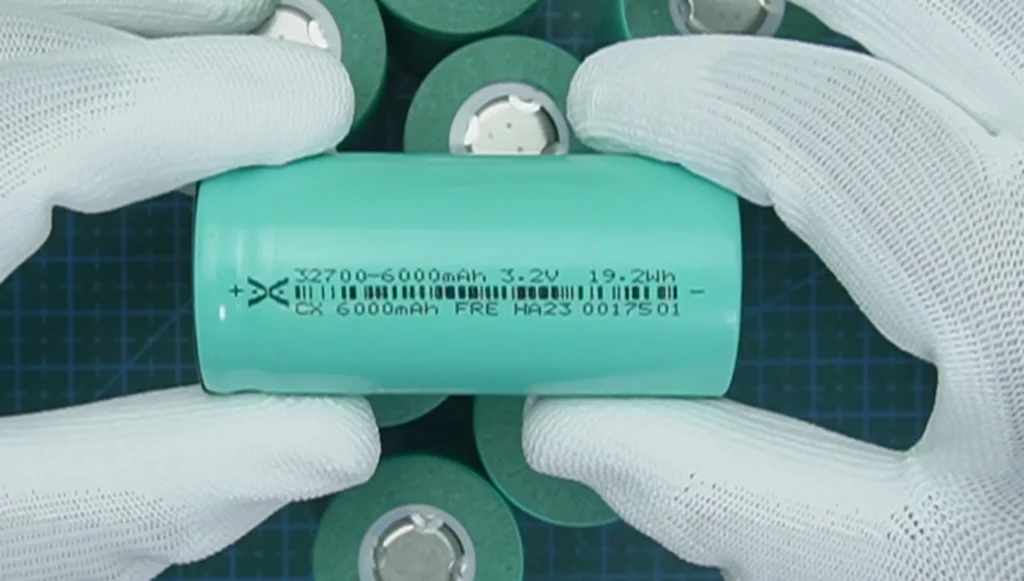

1. ถ่าน 32700 LiFePO4 3.2V จำนวน 4 ก้อน

Trick : ควรเลือกรุ่นเดียวกัน ความจุ (mAh) ใกล้กัน

2. BMS 4S LiFePO4 ขนาด 30A

Trick : ต้องเลือก BMS ที่ใช้กับถ่าน LiFePO4 เท่านั้น

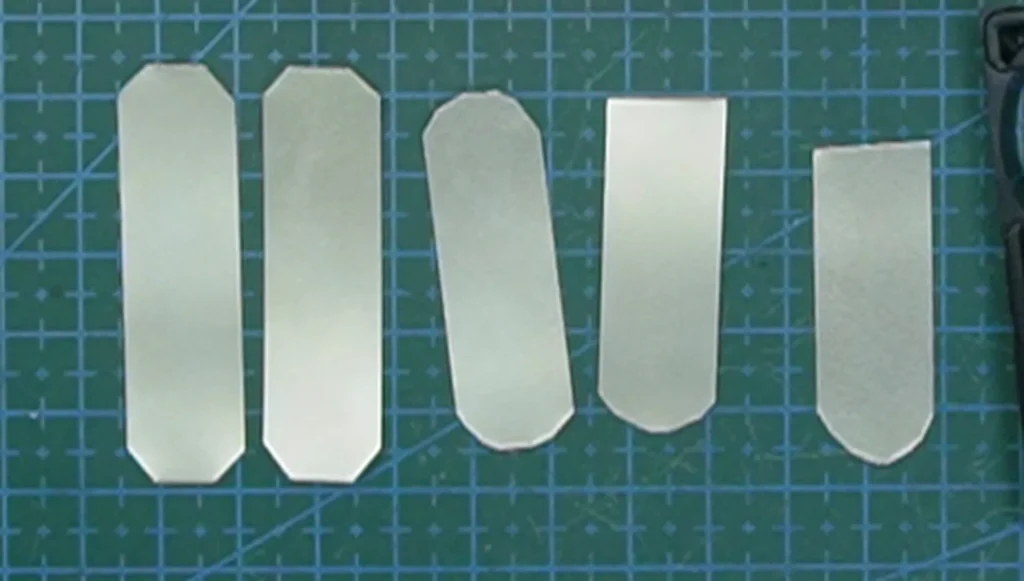

3. แผ่นนิกเกิลสำหรับเชื่อมแบตเตอรี่ เลือกความหนาให้ตรงกับกรแสที่ใช้

4. เครื่องเชื่อมสปอต

สำหรับเชื่อมต่อนิกเกิลเข้ากับแบต หากไม่มีเครื่องเชื่อมสปอตสามารถบัดกรีได้

Trick : การบัดกรีบนแบตตรงๆอาจทำให้แบตได้รับร้อนมากไป ทำให้แบตเสื่อมประสิทธิภาพในการใช้งานเร็วมากกว่าการใช้เครื่องเชื่อมสปอต

5. สายไฟใช้ขนาด 16 AWG

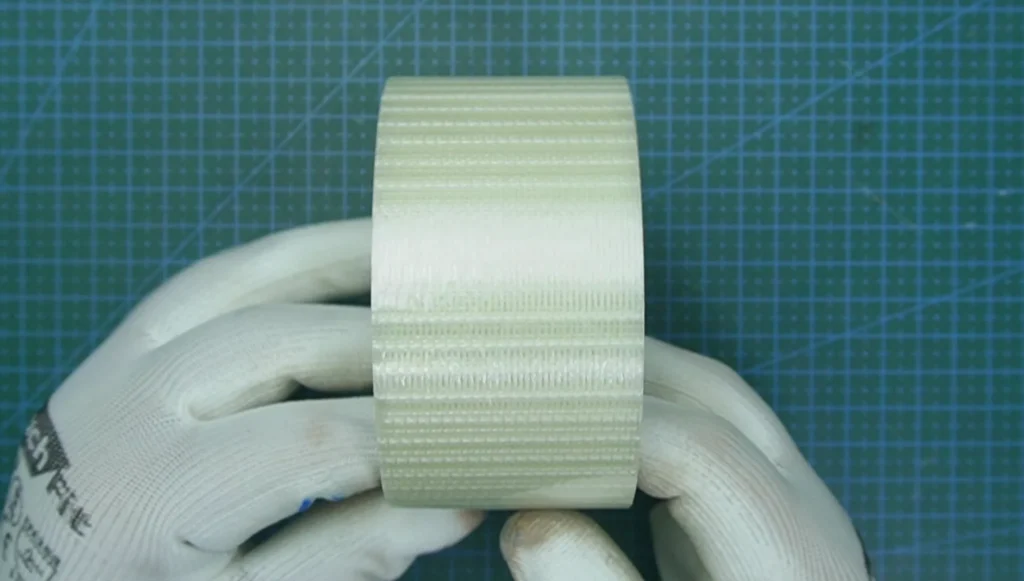

6. เทปใยสับปะรด เป็นเทปกาวที่เสริมความแข็งแรงด้วยเส้นใยไฟเบอร์กลาส มีความเหนียวแน่น ทนความร้อนได้ดี

7. แผ่นฉนวน สำหรับปิดหัวขั้วบวก

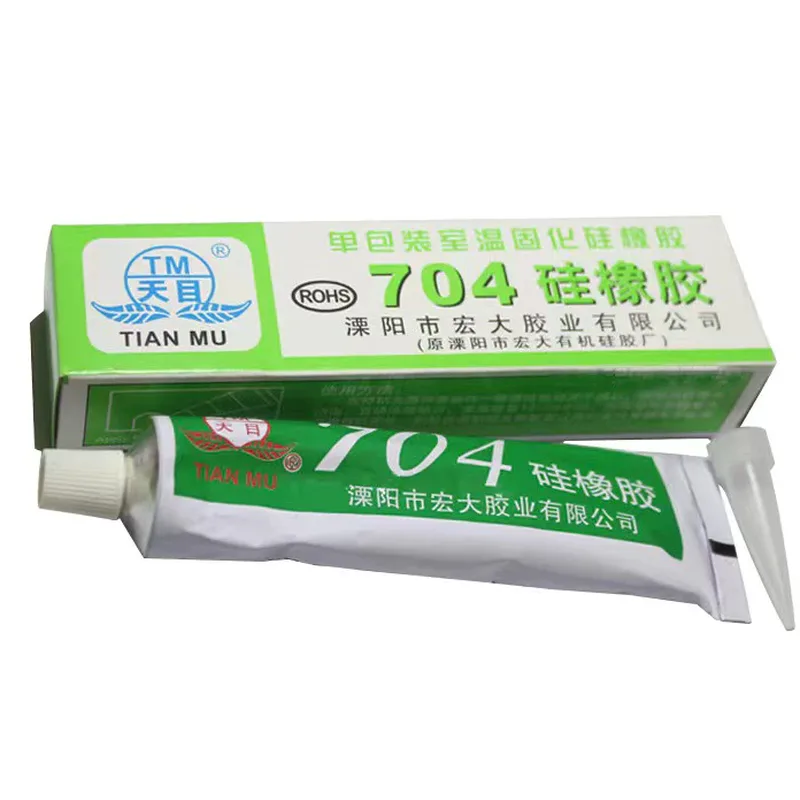

8. กาวซิลิโคน กันน้ำทนความร้อน

ขั้นตอนการแพ็คแบตเตอรี่ 4S2P

ขั้นตอนที่ 1

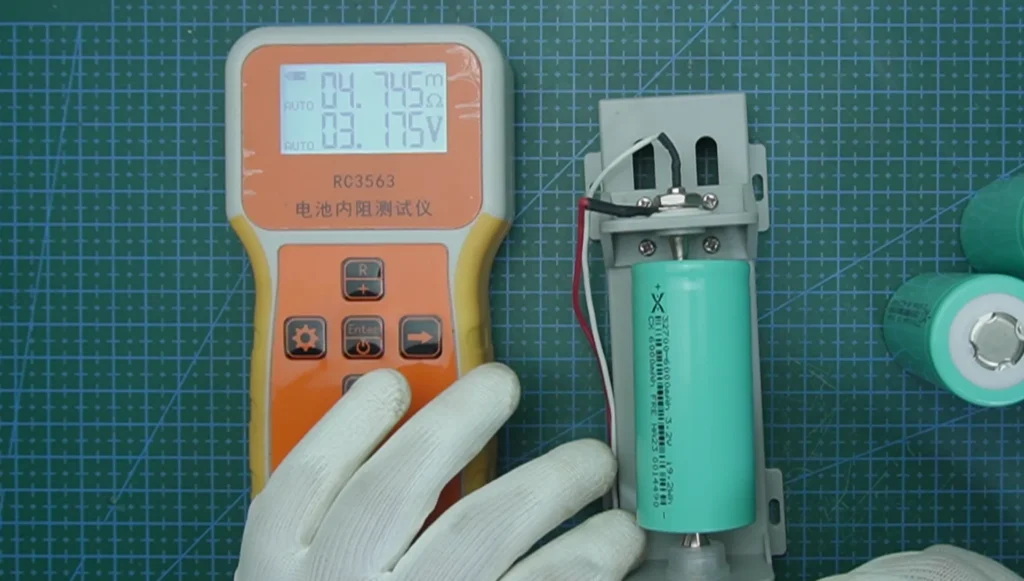

นำแบต LiFePO4 32700 จำนวน 4 ก้อน (วัดค่า IR (ค่าความต้านทานภายใน)ให้มีค่าใกล้เคียงกันทุกก้อน แต่ละก้อนควรมีค่าห่างกันไม่เกิน 0.5 และค่า V ไม่ควรห่างกันเกิน 0.05

Trick : เช็กค่า IR (ความต้านทานภายใน) ให้ใกล้เคียงกัน แบตจะได้ไม่บวมง่าย

ขั้นตอนที่ 2

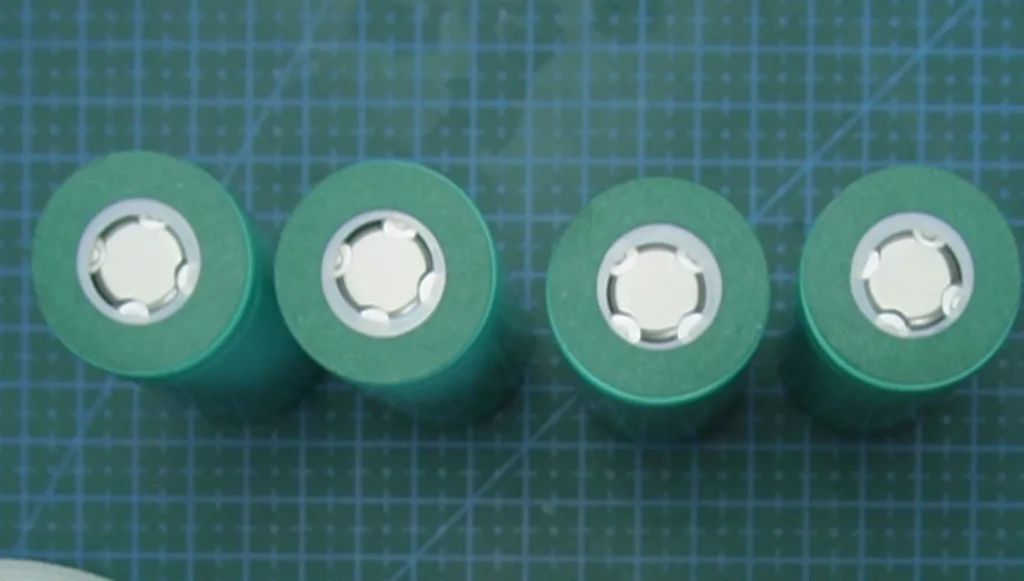

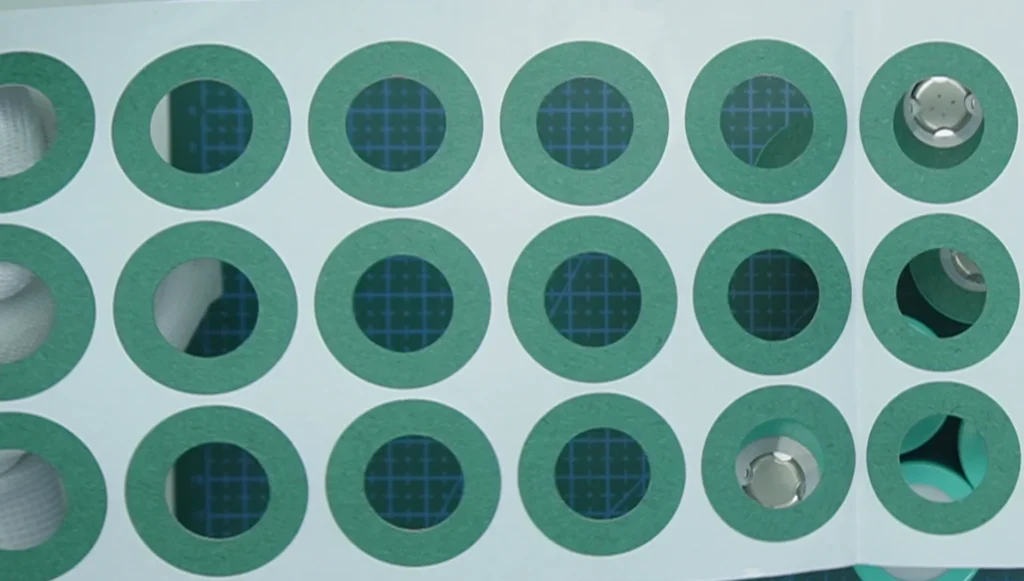

เมื่อวัดค่า IR แล้วให้ติดฉนวนที่ขั้วบวกของแบตทุกก้อน

Trick : บริเวณขั้วบวก(ตรงกลางหัว) กับบริเวณขั้วลบ(ตัวปลอกรอบนอกทั้งหมด) มีระยะห่างแคบมาก การปิดฉนวนป้องกันแผ่นนิคเกิลล้นไปโดนขอบ หรือสปอตพลาดไปโดนขั้วลบถ้ามีฉนวนก็สามารถป้องกันไม่ให้แบตลัดวงจรได้

ขั้นตอนที่ 3

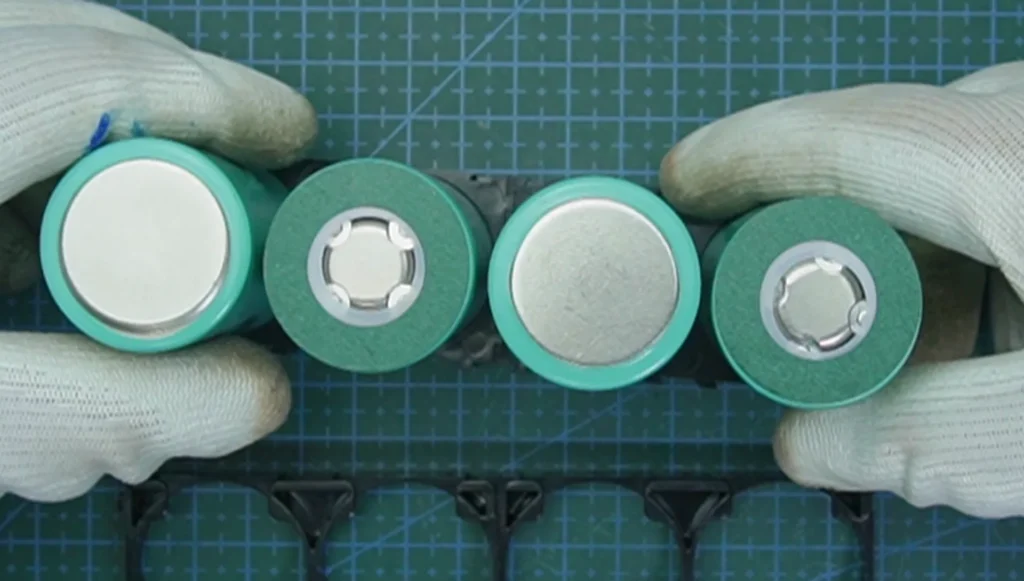

เมื่อติกฉนวนเรียบร้อยแล้วนำถ่าน 32700 จำนวน 4 ก้อน มาวางเรียงกันสลับขั้วบวกกับขั้วลบให้ครบทั้ง 4 ก้อน

ขั้นตอนที่ 4

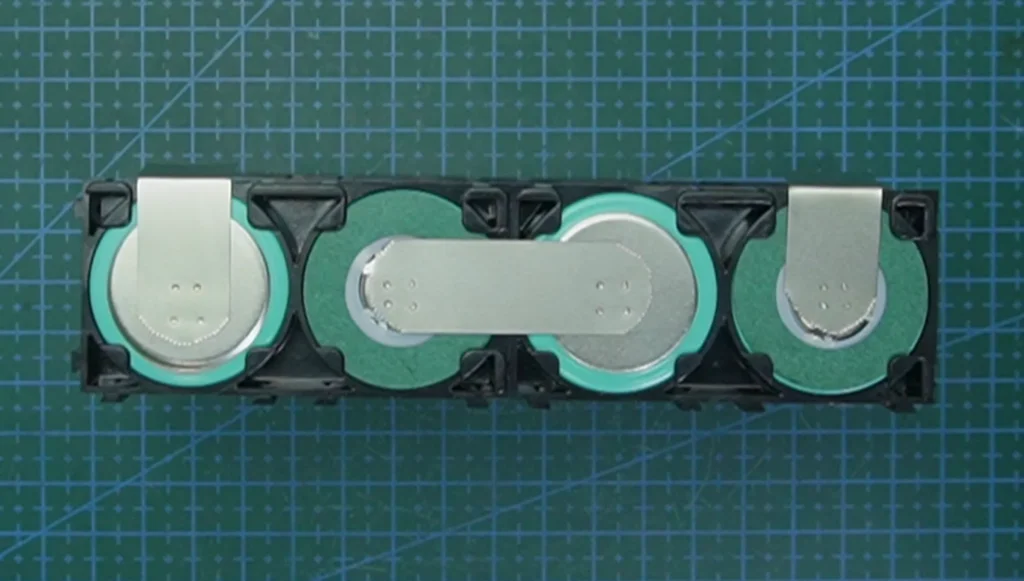

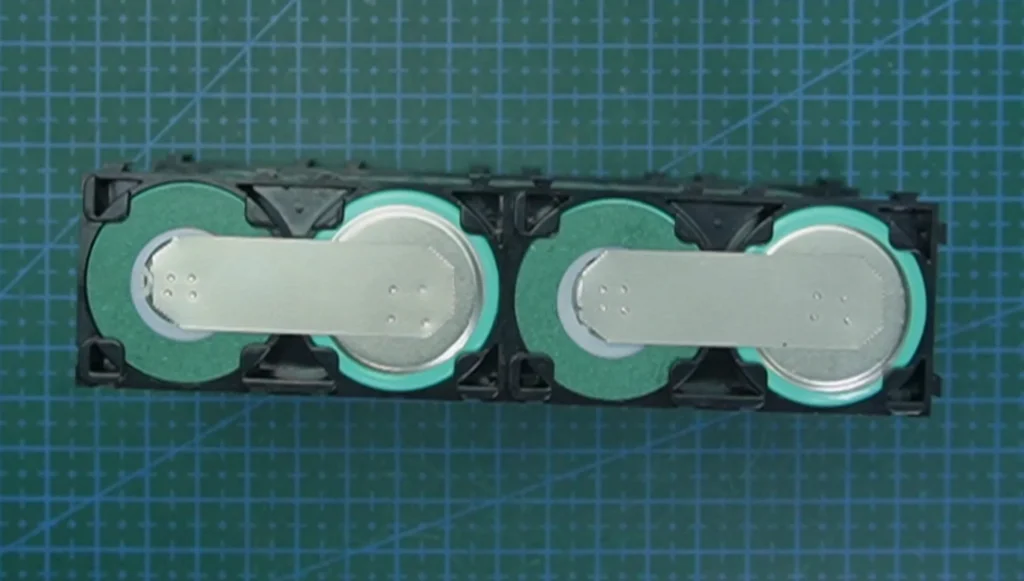

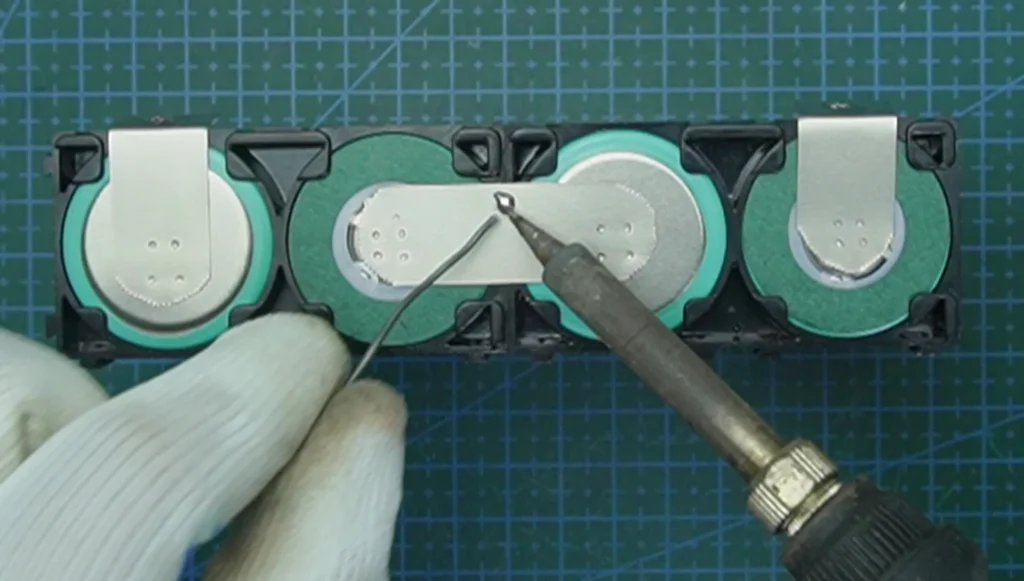

ให้ทำการสปอตนิกเกิล โดยใช้เครื่องเชื่อมสปอตยึดนิกเกิลเชื่อมต่อแบตเตอรี่ตามภาพ

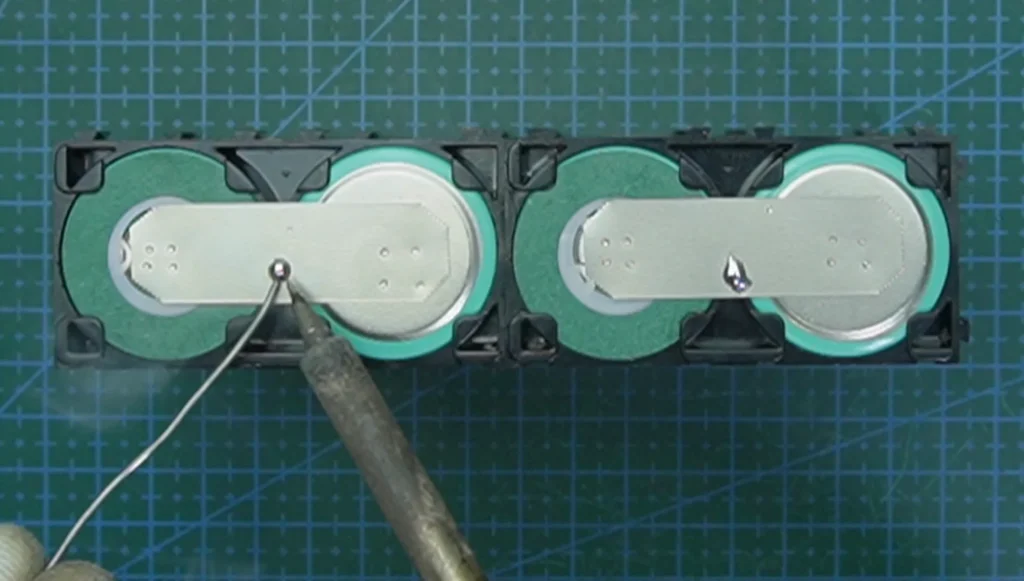

Trick : หากไม่มีเครื่องเชื่อมสปอตให้ใช้การบัดกรีได้ แต่การบัดกรีขั้วแบตต้องทำให้เร็ว ไม่จี้ซ้ำหลายรอบ หรือใช้ฟลักซ์ช่วยในการบัดกรี จะช่วยลดการเกิดความร้อนสะสมของแบตได้

ขั้นตอนที่ 5

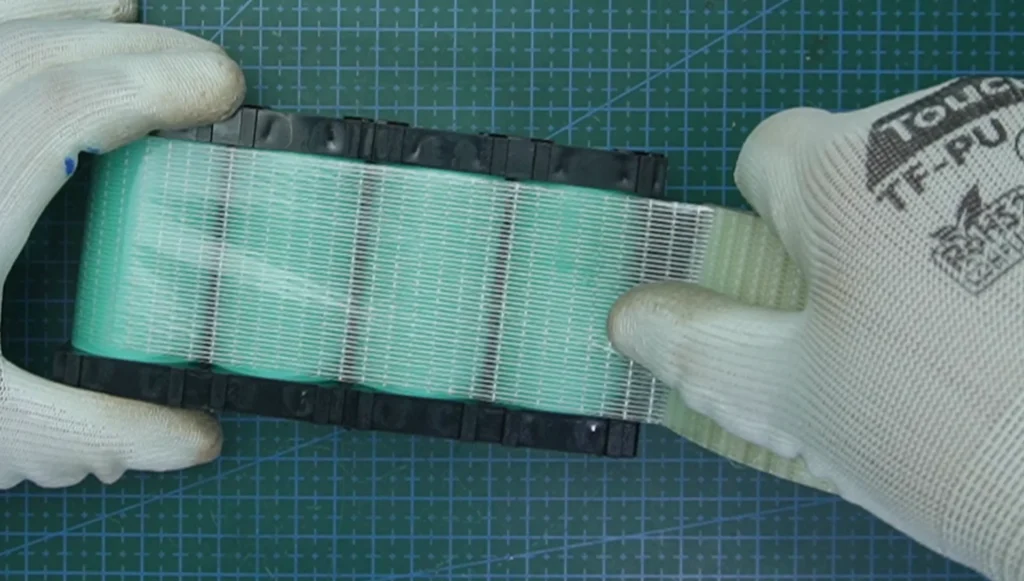

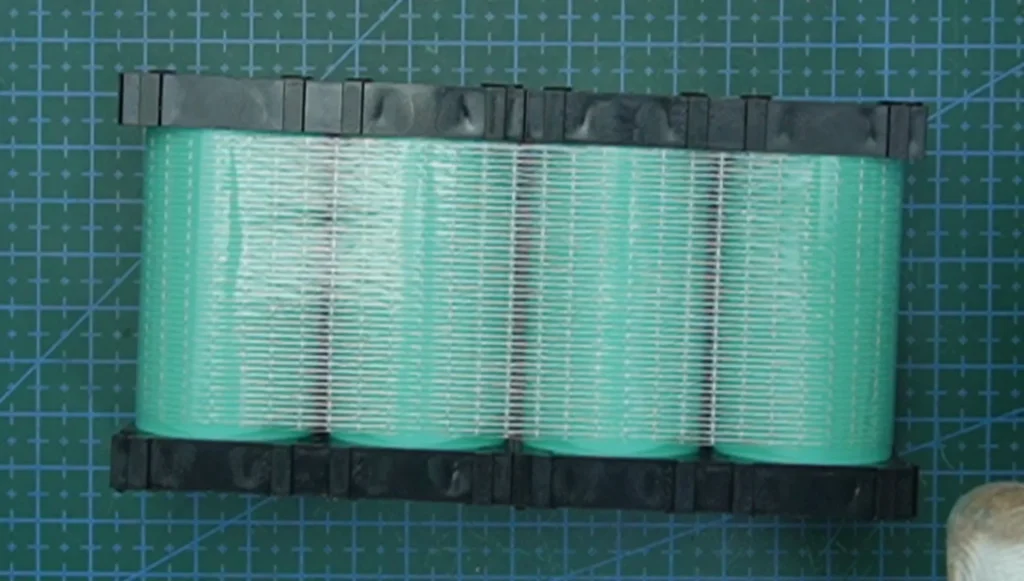

เมื่อทำการสปอตนิกเกิลแล้วให้ใช้เทปสับปะรดพันรอบๆตัวแบตให้แน่น 1-2 ทบ หรือมากกว่านั้นก็ได้ เพื่อล็อคเซลให้แน่นเป็นก้อนเดียว ลดความเสี่ยงจากการสัมผัสโลหะในระหว่างการประกอบแบต

ข้อควรระวัง : ห้ามพันเทปหนาเกินไป จะก่อให้เกิดความร้อนสะสมเพราะแบตระบายความร้อนไม่ได้

ขั้นตอนที่ 6

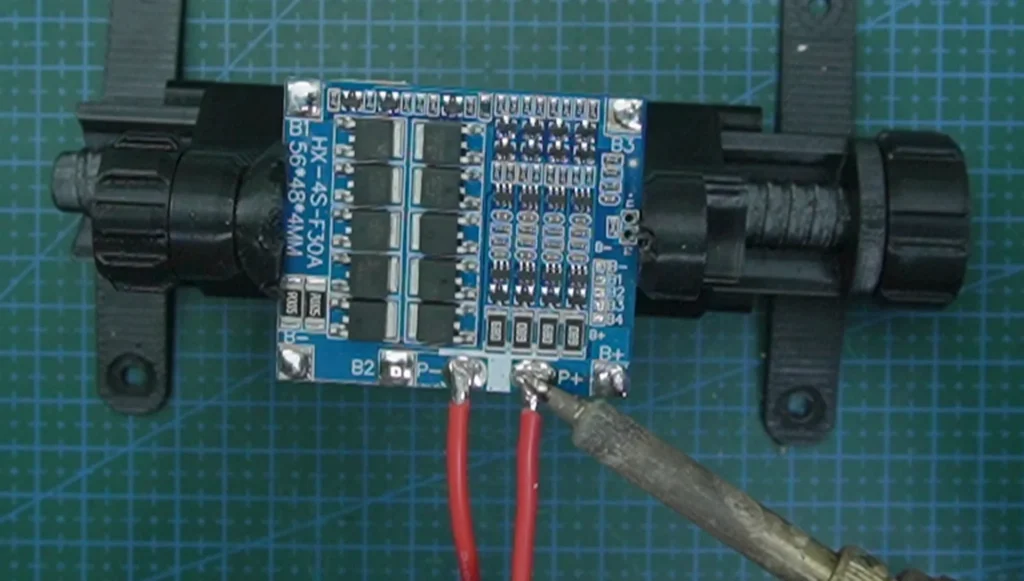

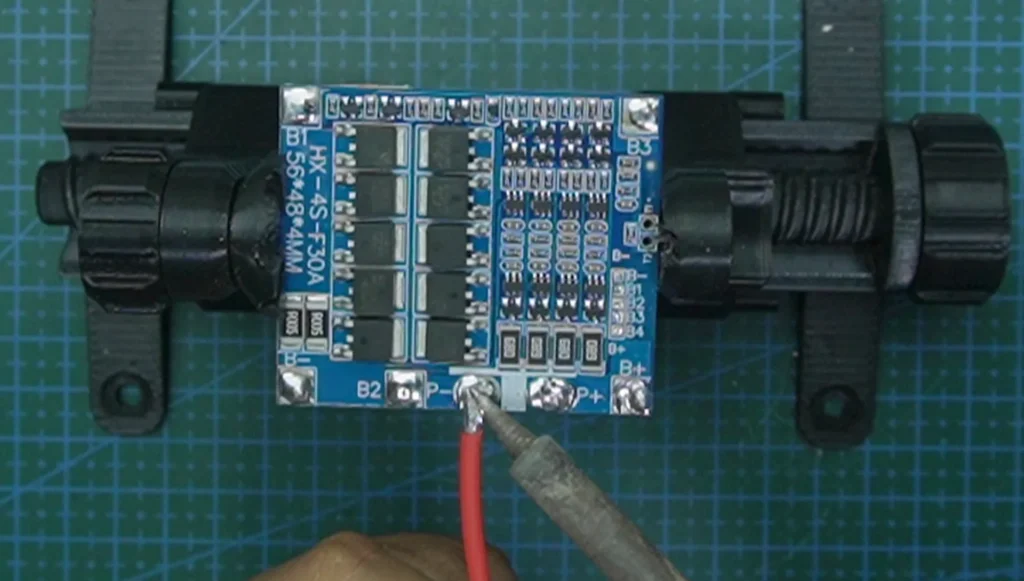

ต่อสายไฟหลักเข้ากับ P+ และ P- ของ BMS

ขั้นตอนที่ 7

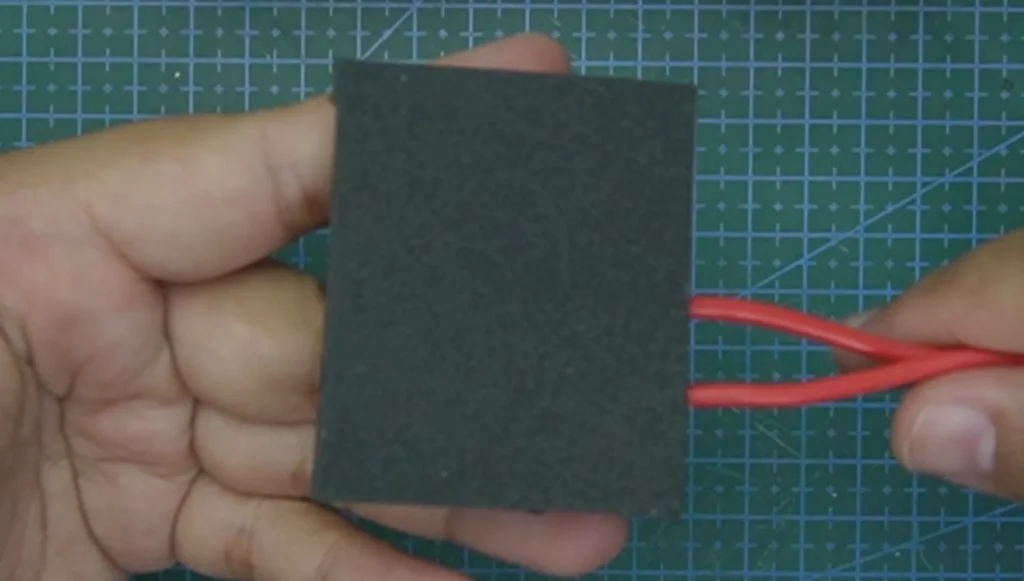

เมื่อต่อสายไฟเข้ากับ P+ และ P- แล้ว ให้ตัดแผ่นฉนวนให้เท่ากับ BMS ติดที่ด้านหลัง

การติดฉนวนเพื่อไม่ให้ BMS สัมผัสกับตัวแบต ป้องกันการช็อตกัน

ขั้นตอนที่ 8

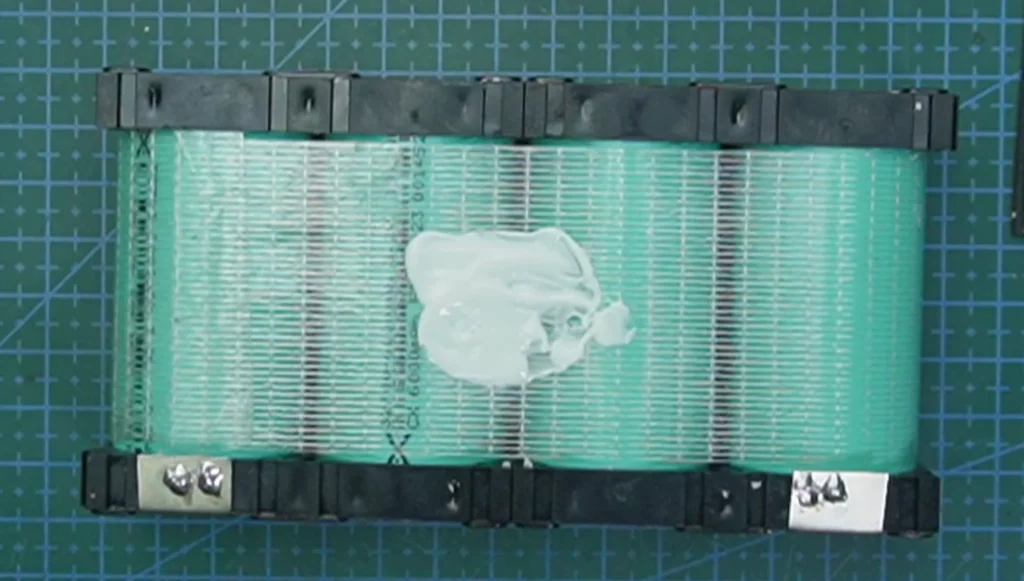

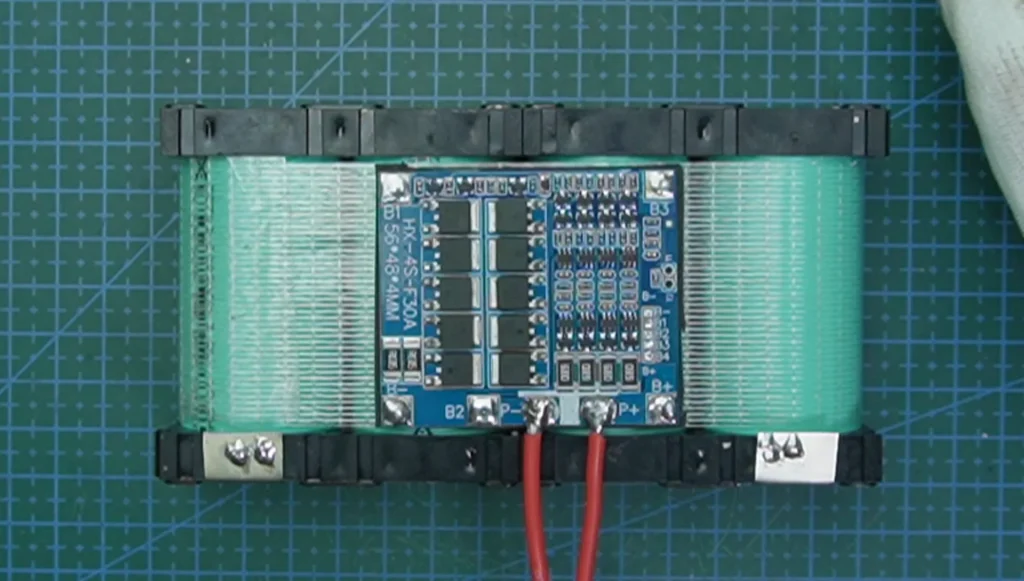

ติดตั้ง BMS โดยใช้กาวซิลิโคนเพื่อยึดให้ BMS อยู่กับที่ไม่ขยับไปมาระหว่างประกอบ

Trick : ก่อนการติดตั้ง BMS ให้ดูที่ขั้วบวกและขั้วลบว่าอยู่ด้านไหน ให้วางไปทางนั้น เพื่อการบัดกรีที่ง่าย

ขั้นตอนที่ 9

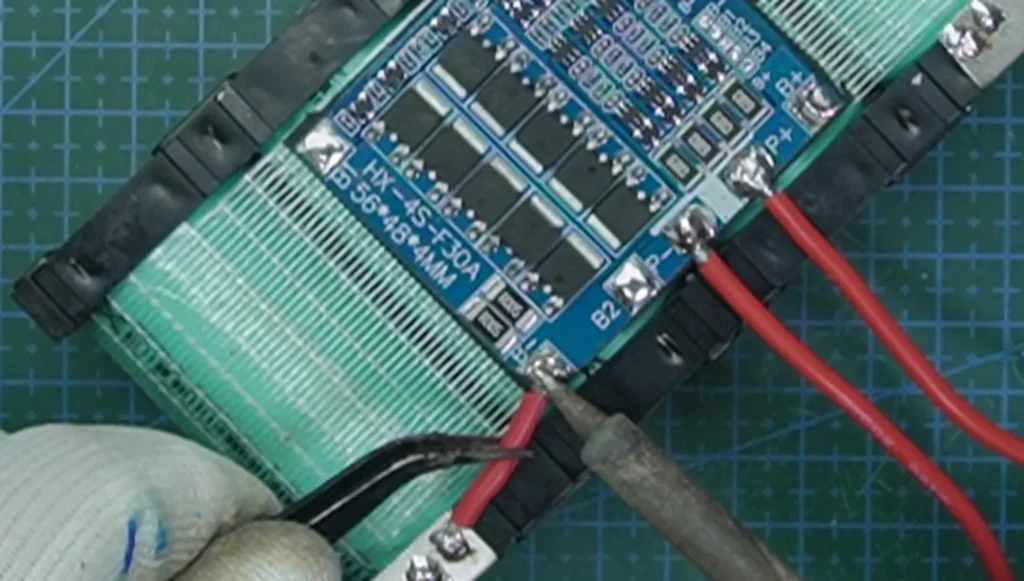

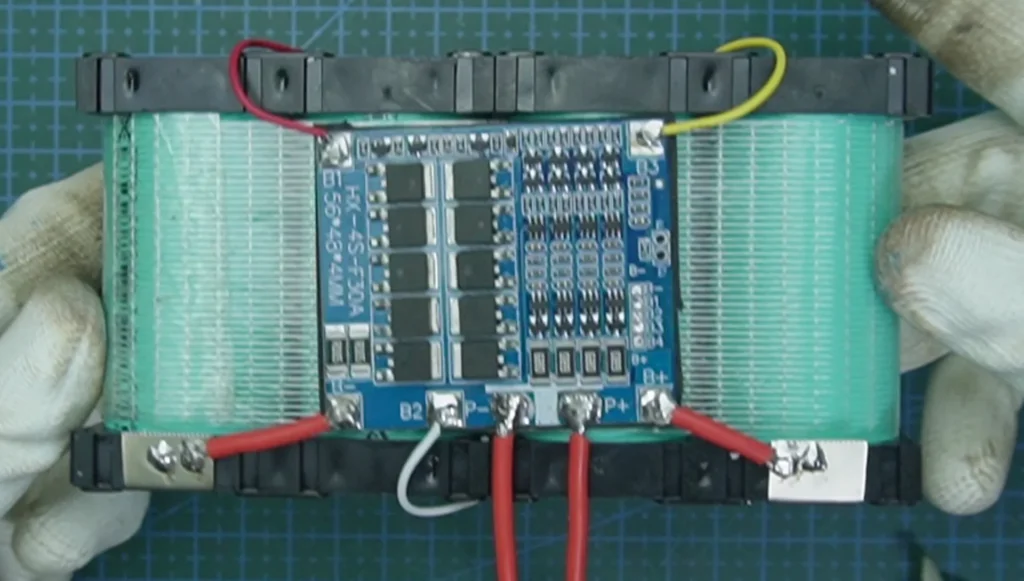

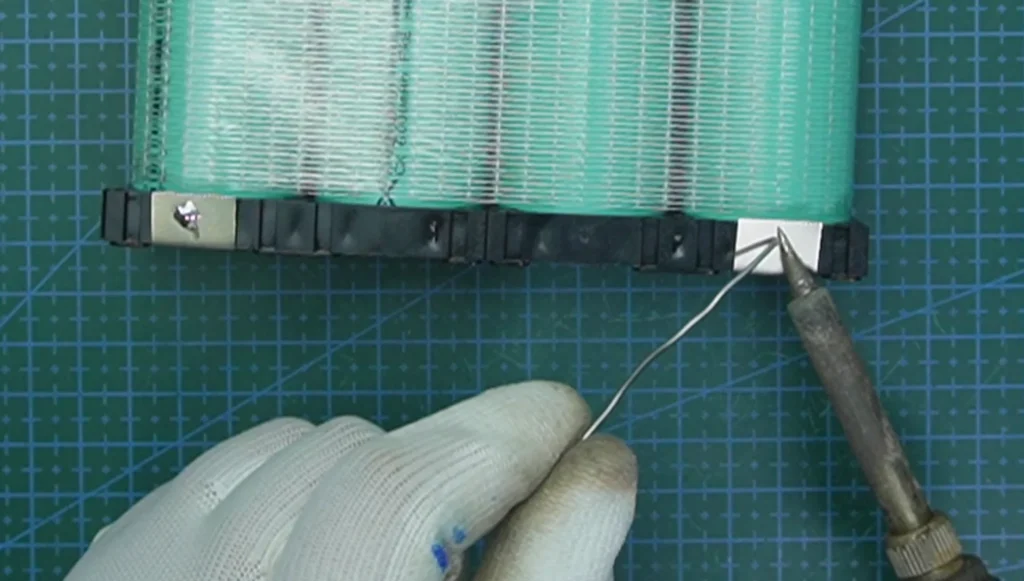

เมื่อติด BMS เข้าที่ตัวแบตแล้ว ให้เติมตะกั่วก่อน จากนั้นให้ต่อสาย BMS เข้ากับขั้วแบตเตอรี่แต่ละชุด โดยจะเริ่มจาก B- ก่อน โดยจะมีการเรียงลำดับดังนี้ B- → B1 → B2 → B3 → B+
