ประกอบแบตลิเธียมฟอสเฟสใช้งานเอง ไม่ยากไม่ต้องจ้างช่าง 32700 4S2P

แบต LiFePO4 (Lithium Iron Phosphate) เป็นแบตลิเทียมชนิดหนึ่ง จุดเด่นคือ “โครงสร้างเคมีเสถียรสูง” ต่างจากลิเทียมทั่วไป (เช่น Li-ion, LiPo) ที่เน้นความหนาแน่นพลังงาน จุดที่ทำให้ LiFePO4 ได้รับความนิยมเนื่องจากความหนาแน่นพลังงานสูง อายุการใช้งานยาวนาน และคุณสมบัติด้านความปลอดภัย บทความนี้จะประกอบแบตอย่างละเอียดให้ประกอบเองได้ โดยไม่ต้องง้อช่างอีกต่อไป

เครื่องมือวัด

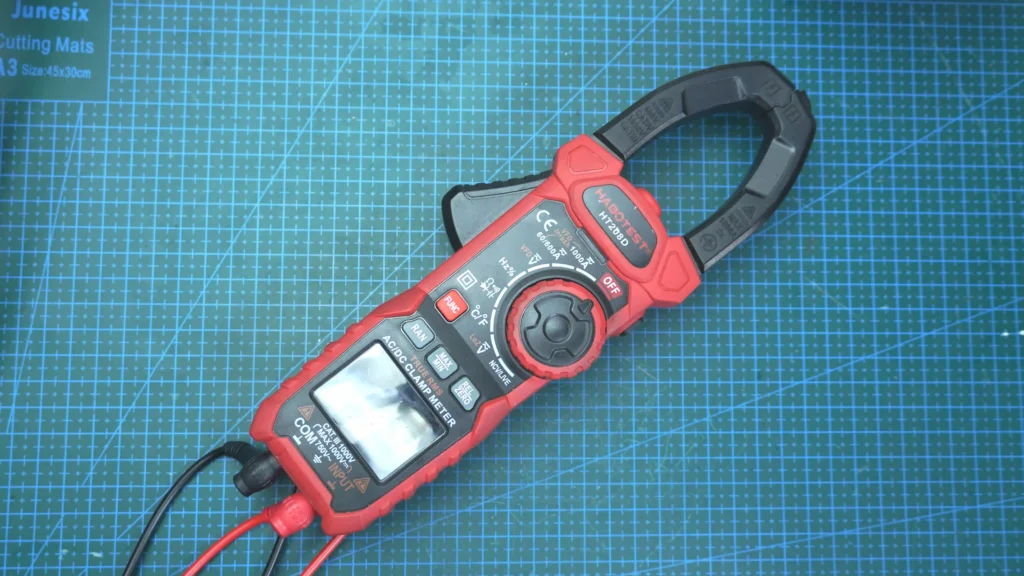

1. มัลติมิเตอร์

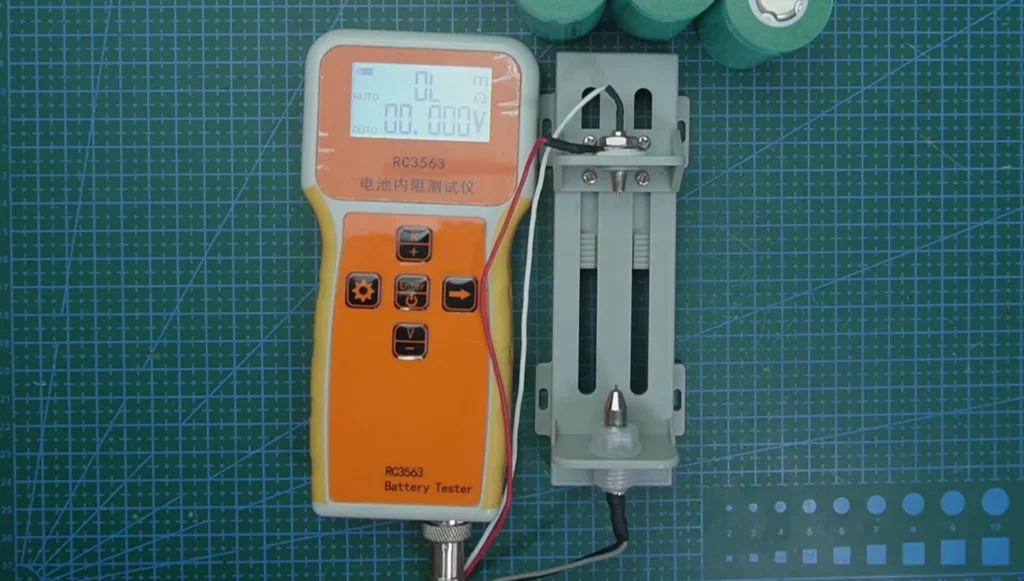

2. เครื่องวัด IR

อุปกรณ์ที่ต้องใช้

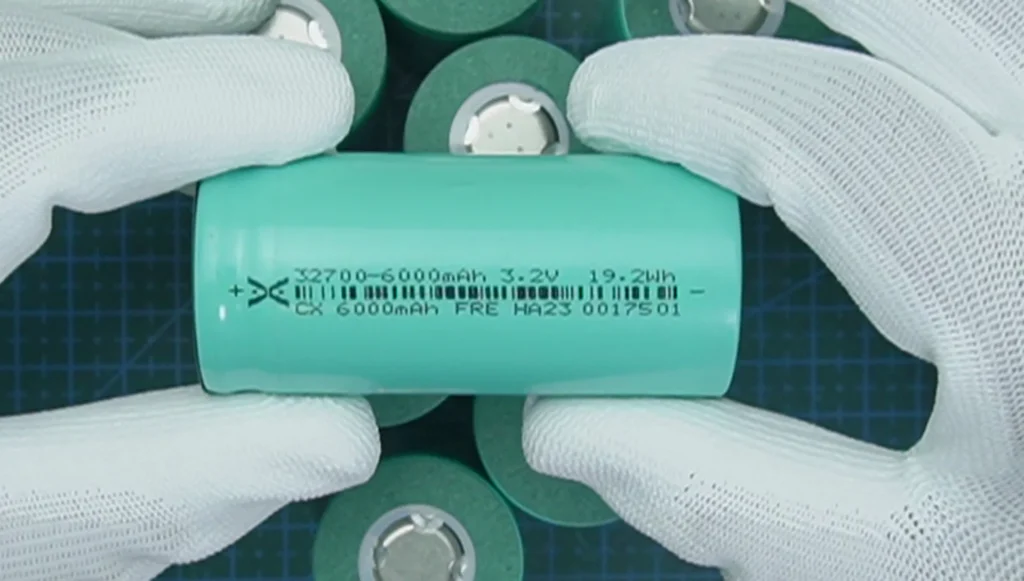

1. ถ่าน 32700 LiFePO4 3.2V จำนวน 8 ก้อน

Trick : ควรเลือกรุ่นเดียวกัน ความจุ (mAh) ใกล้กัน

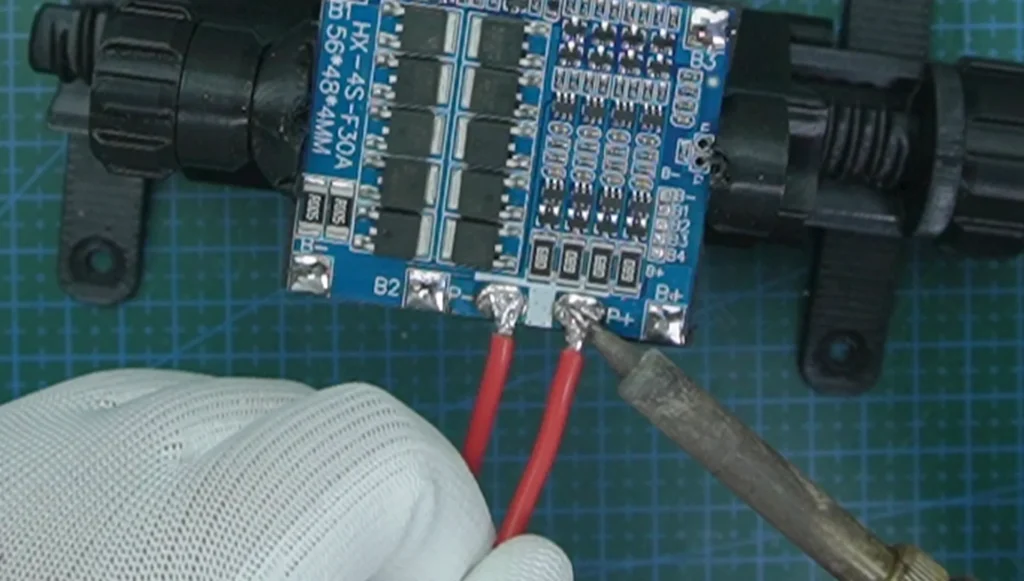

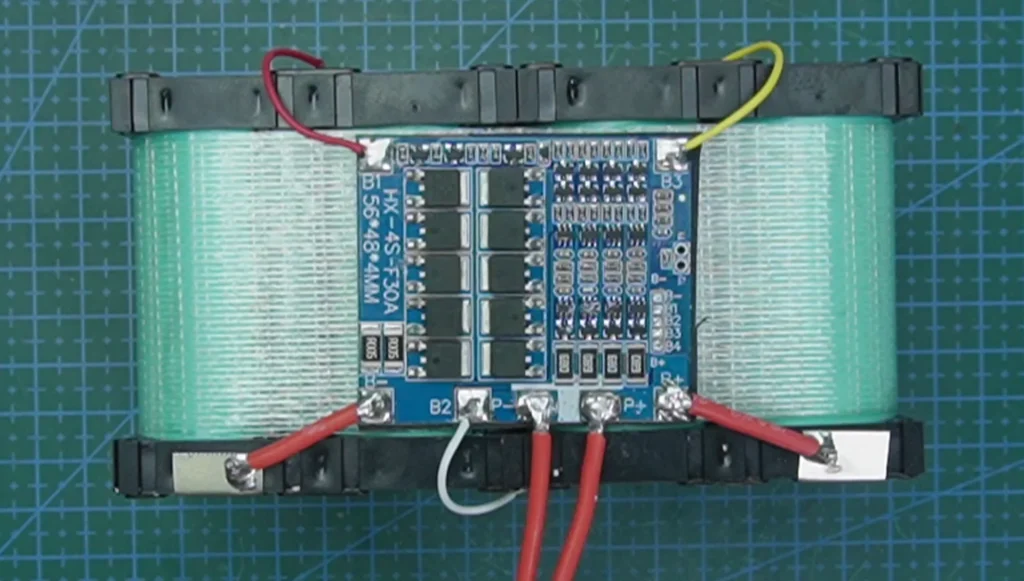

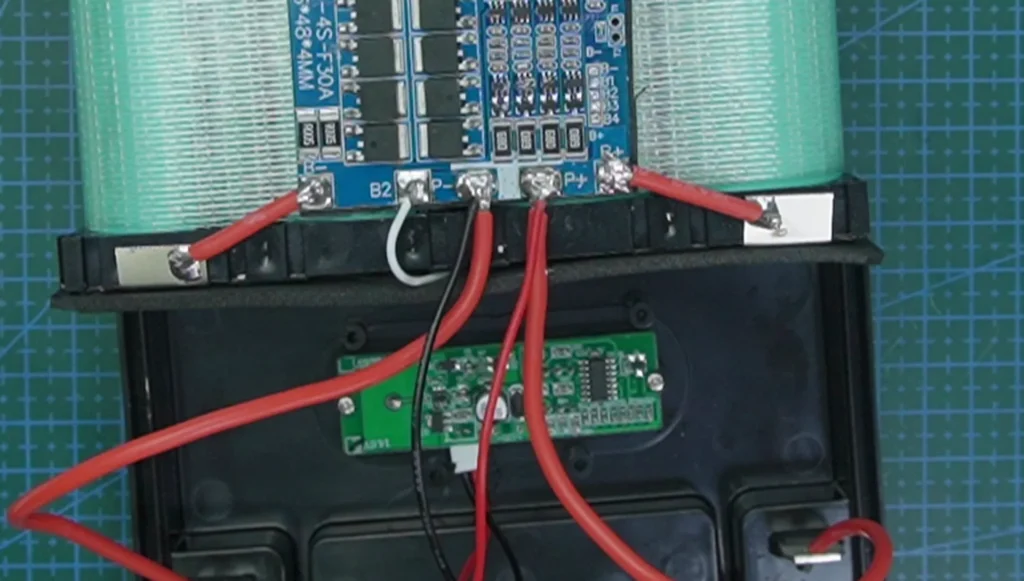

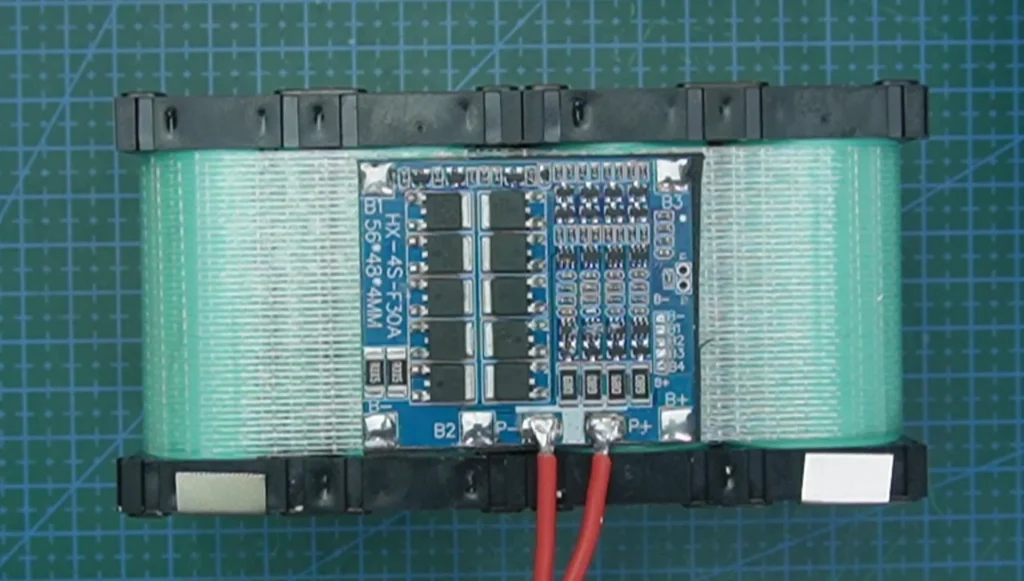

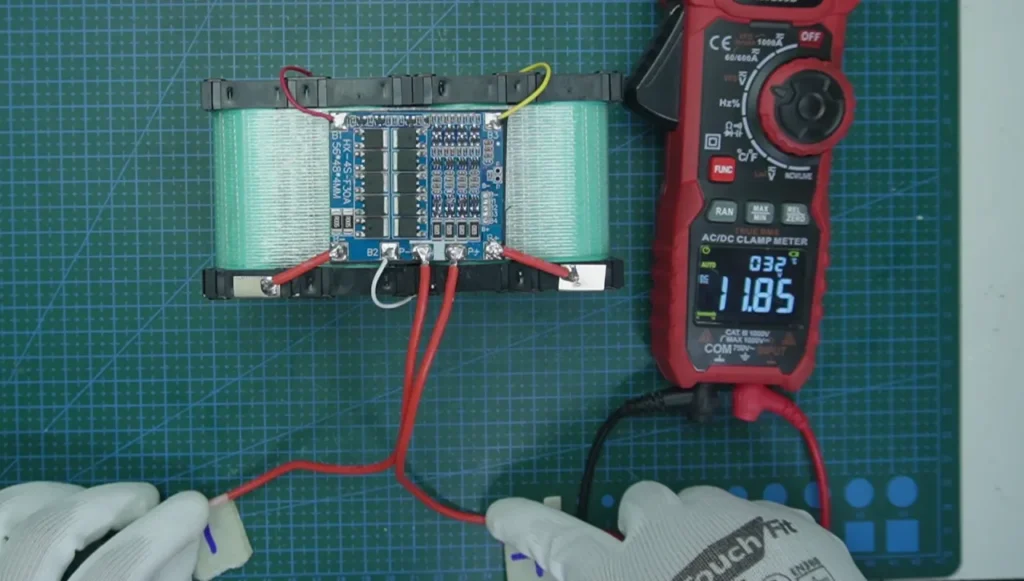

2. BMS 4S LiFePO4: ขนาด 30A

Trick : ต้องเลือก BMS ที่ใช้กับถ่าน LiFePO4 เท่านั้น BMS สำคัญมากเพื่อป้องกันแบตเตอรี่ชาร์จเกินหรือใช้งานเกิน

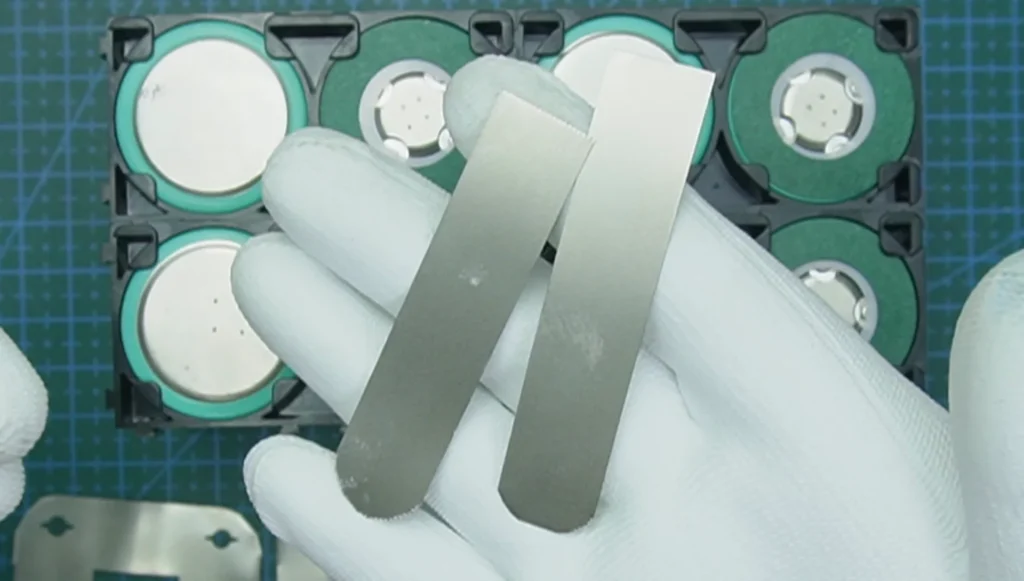

3. นิกเกิลเพลท

สำหรับเชื่อมแบตเตอรี่เลือกความหนาให้ตรงกับกระแสที่ใช้

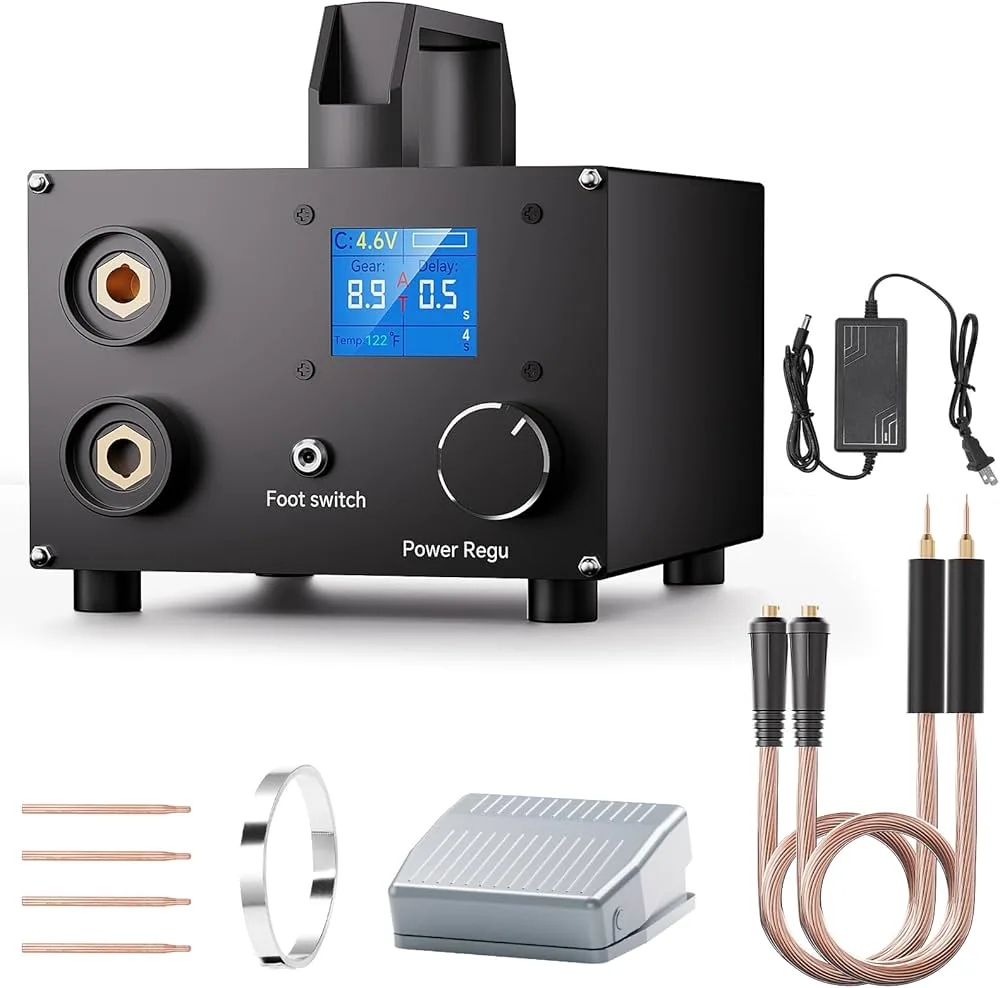

4. เครื่องเชื่อมสปอต

สำหรับเชื่อมต่อนิกเกิลเข้ากับแบต หากไม่มีเครื่องเชื่อมสปอตสามารถบัดกรีได้

ข้อควรระวัง : การบัดกรีบนแบตตรงๆอาจทำให้แบตได้รับร้อนมากไป ทำให้แบตเสื่อมประสิทธิภาพในการใช้งานเร็วมากกว่าการใช้เครื่องเชื่อมสปอต

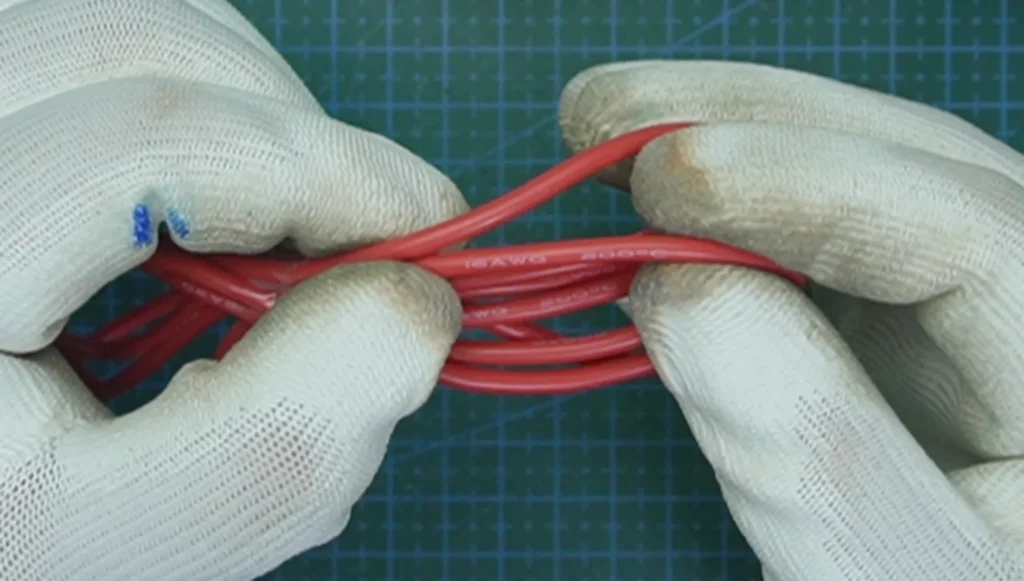

5. สายไฟขนาด 16 AWG

Trick : ควรเลือกขนาดให้พอดีกับกระแสที่ใช้ หากใช้สายไฟเล็กเกินไปจะทำให้สายร้อนจัด ฉนวนหุ้มสายละลายและเกิดลัดวงจรหรือไฟไหม้ได้

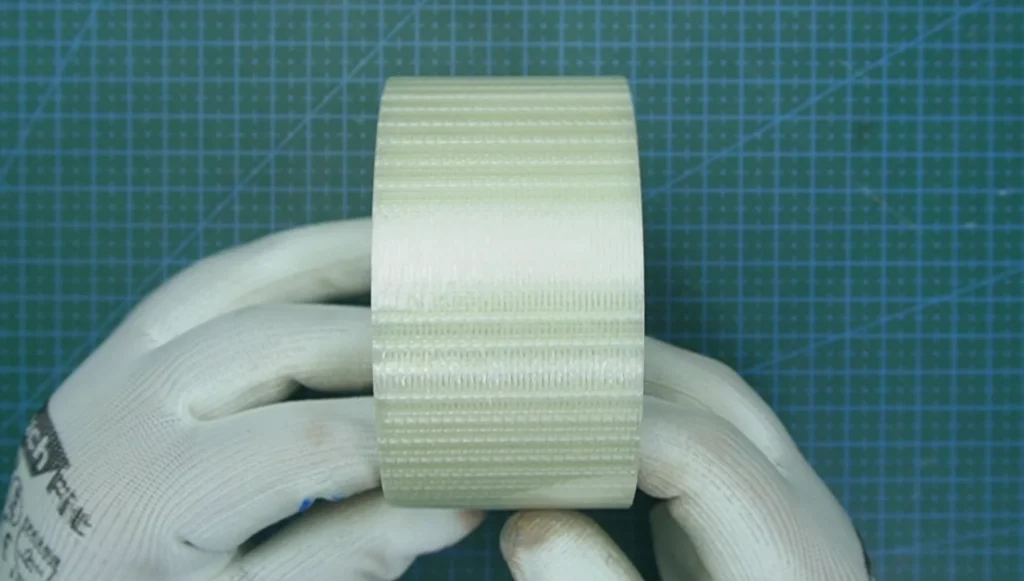

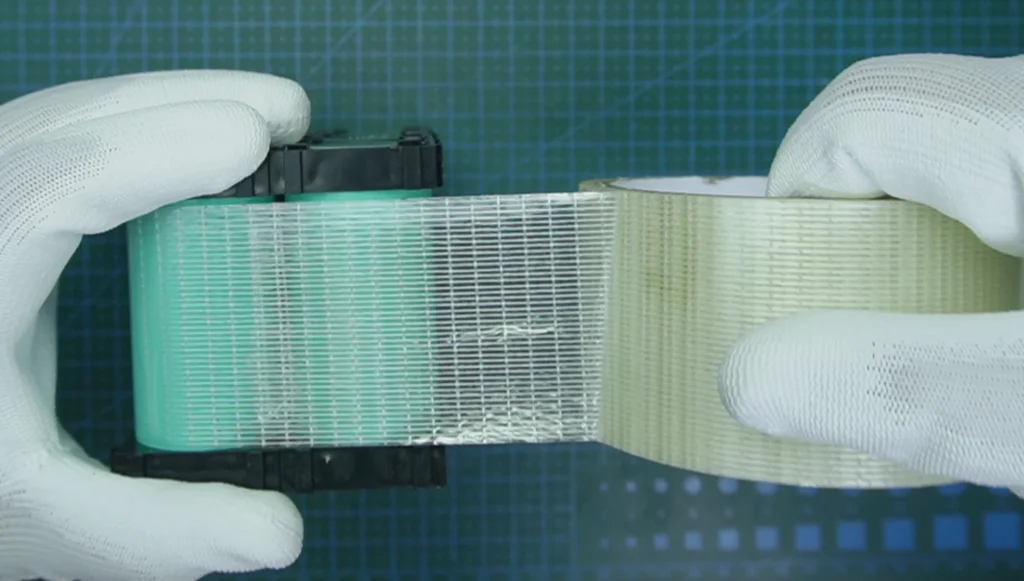

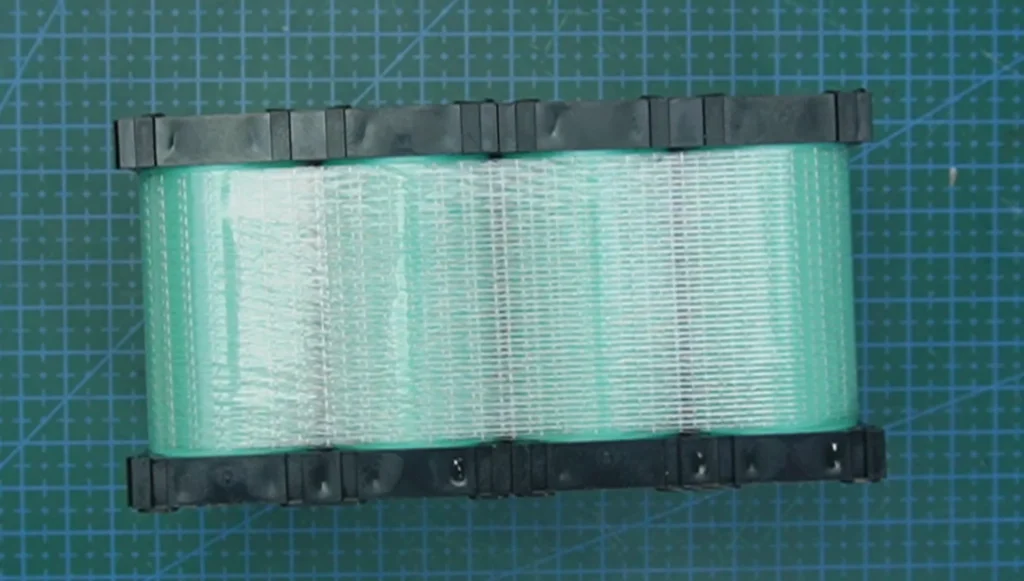

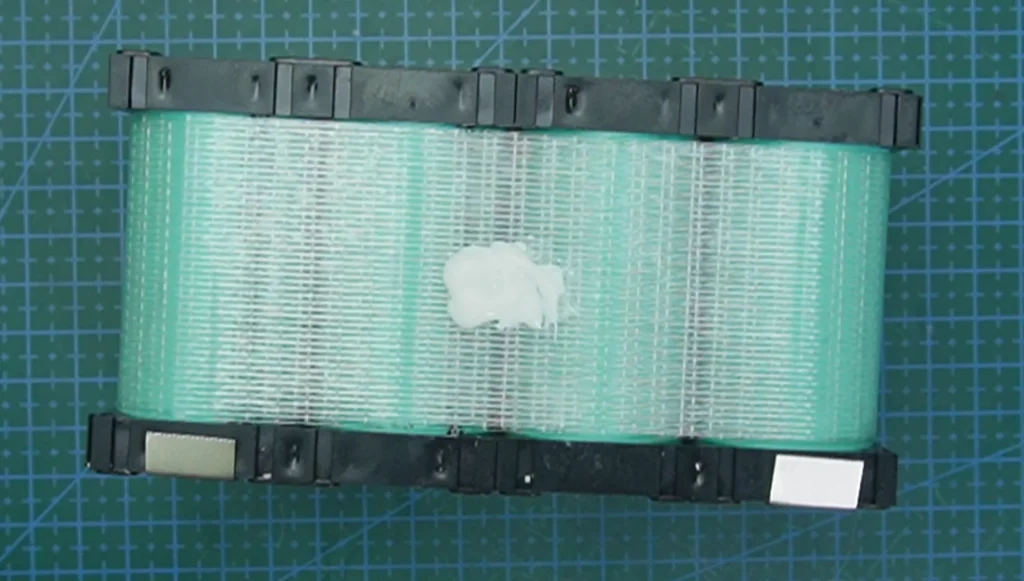

6. เทปใยสับปะรด (Filament Tape)

เป็นเทปกาวที่เสริมความแข็งแรงด้วยเส้นใยไฟเบอร์กลาส มีความเหนียวแน่น ทนความร้อนได้ดี

7. แผ่นฉนวน สำหรับปิดหัวขั้วบวก

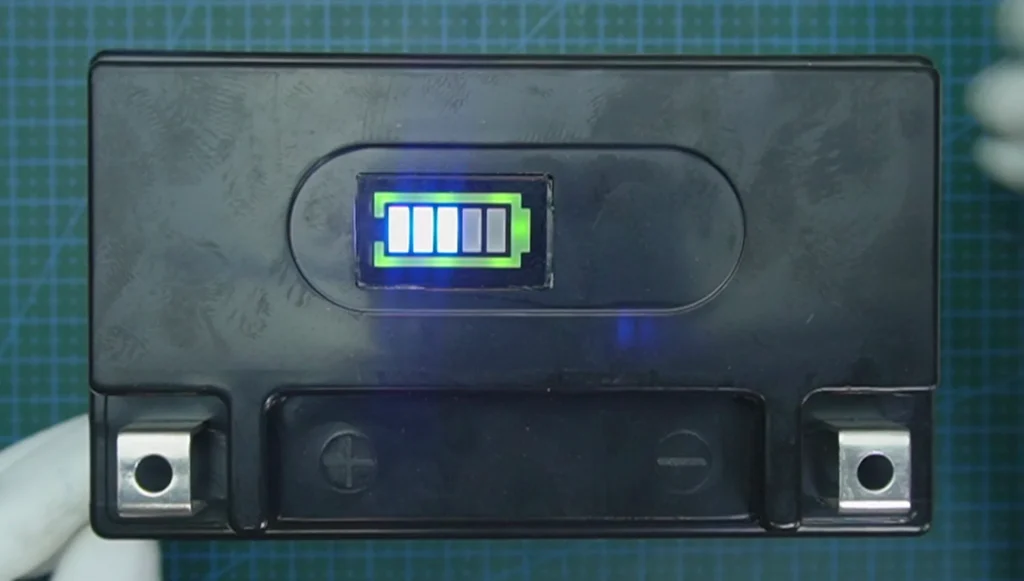

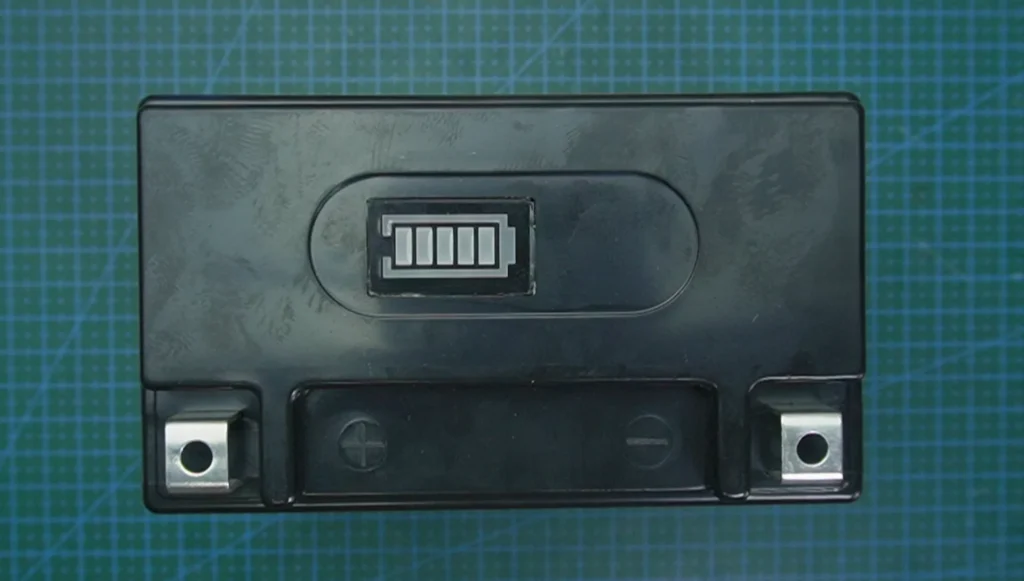

8. เคสสำหรับประกอบ

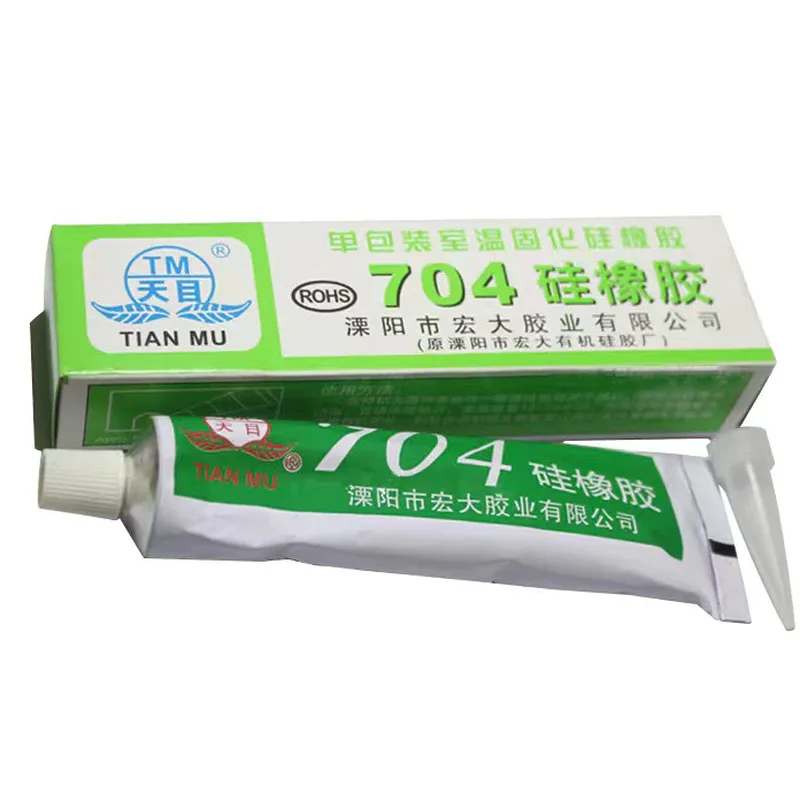

9. กาวซิลิโคนกันน้ำ ทนความร้อน

วีธีการประกอบแบต LiFePO4 32700 แบบ 4S2P

ขั้นตอนที่ 1

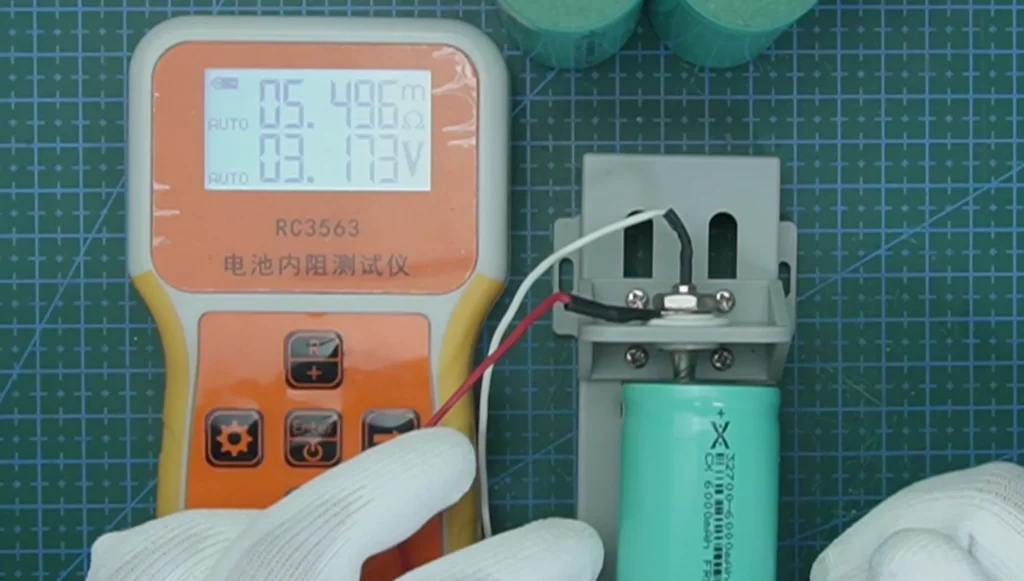

นำแบต LiFePO4 32700 จำนวน 8 ก้อน วัดค่า IR (ความต้านทานภายใน)ให้มีค่าใกล้เคียงกันทุกก้อน แต่ละก้อนควรมีค่าห่างกันไม่เกิน 0.05 หากวัดแล้วหาค่าที่ใกล้เคียงกันไม่ได้ ให้นำแบตไปชาร์จบาลานซ์เพื่อให้ค่า IR ใกล้เคียงกันที่สุด

Trick : หากค่า IR ต่างกันมาก จะทำให้โหลดไม่เท่ากันเกิดความร้อนและทำให้อายุการใช้ลดลง

ขั้นตอนที่ 2

เมื่อวัดค่า IR แล้วให้ติดฉนวนที่ขั้วบวกของแบตทุกก้อน

Trick : บริเวณขั้วบวก(ตรงกลางหัว) กับบริเวณขั้วลบ(ตัวปลอกรอบนอกทั้งหมด) มีระยะห่างแคบมาก การปิดฉนวนป้องกันแผ่นนิคเกิลล้นไปโดนขอบ หรือสปอตพลาดไปโดนขั้วลบถ้ามีฉนวนก็สามารถป้องกันไม่ให้แบตลัดวงจรได้

ขั้นตอนที่ 3

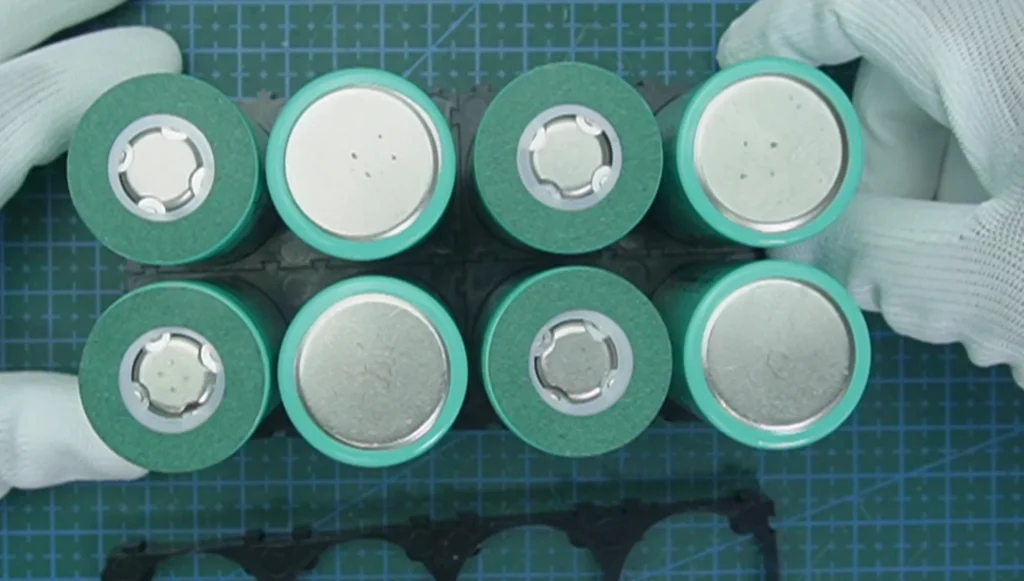

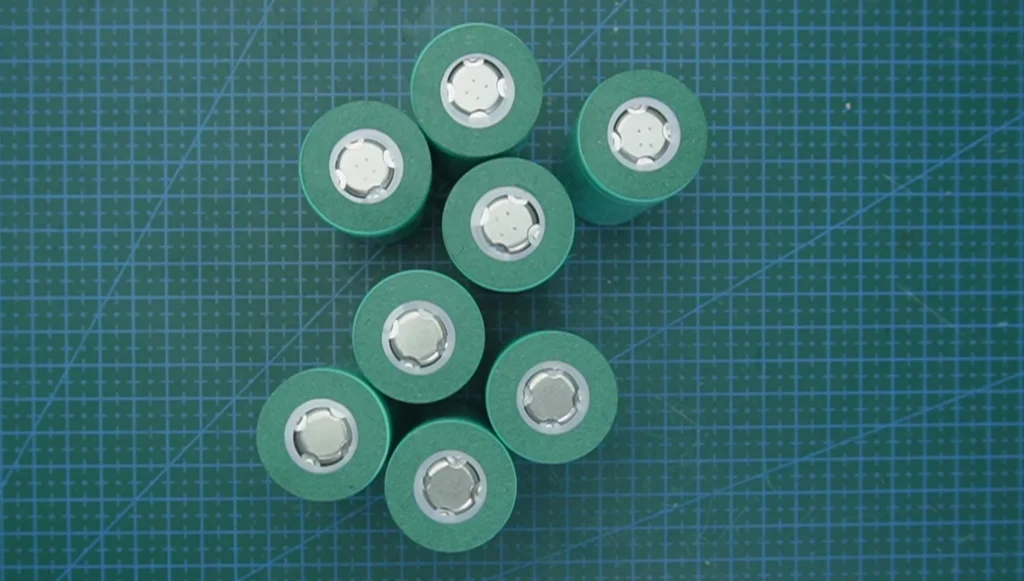

นำถ่าน 32700 มาวางเรียงสลับขั้วบวกและขั้วลบให้ครบทั้ง 8 ก้อน

ขั้นตอนที่ 4

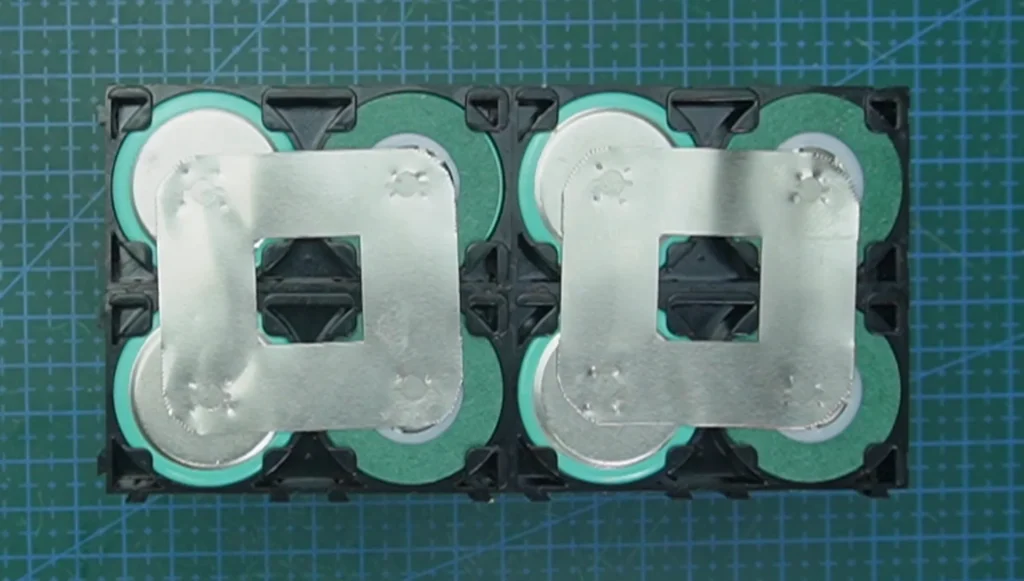

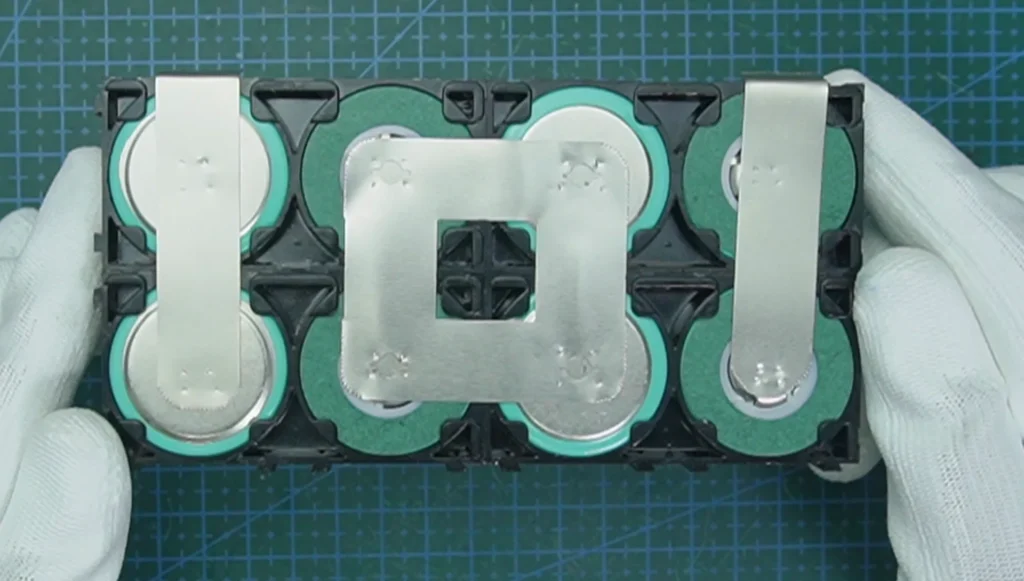

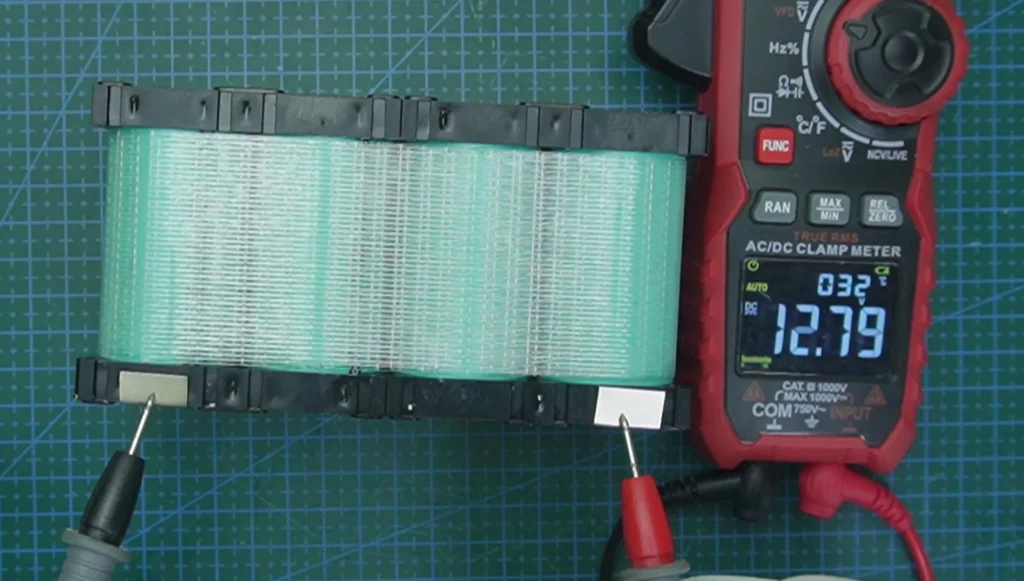

หลังจากเรียงแบตเสร็จแล้วให้ทำการสปอตนิกเกิล โดยใช้เครื่องสปอตยึดนิกเกิลเชื่อมต่อแบตเตอรี่ตามภาพ เชื่อมขั้วบวกชุดที่ 1 เข้ากับขั้วลบชุดที่ 2 ไปจนครบชุด เมื่อเชื่อมจนครบทุกจุดให้เช็คไฟออกด้วยมัลติมิเตอร์

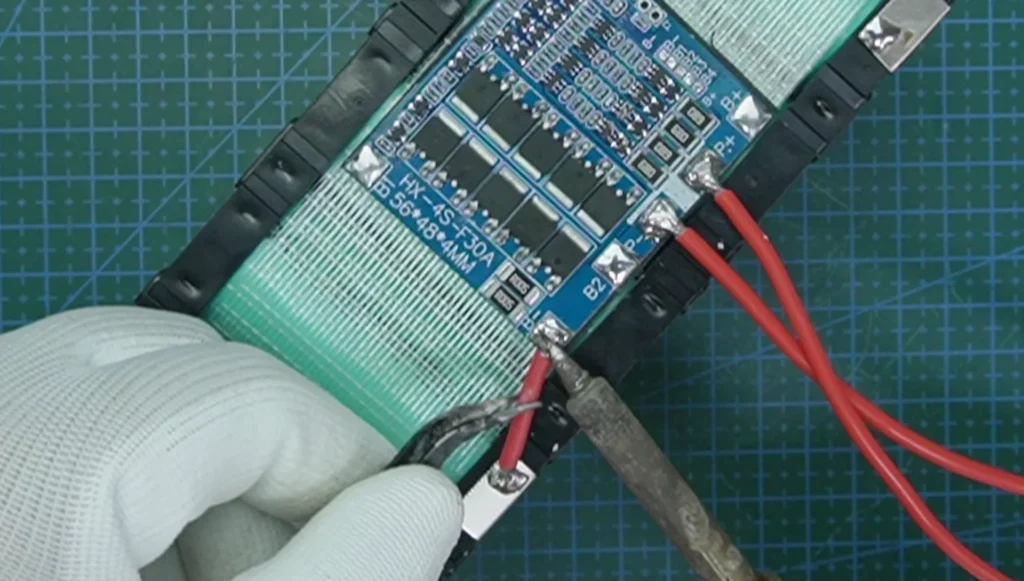

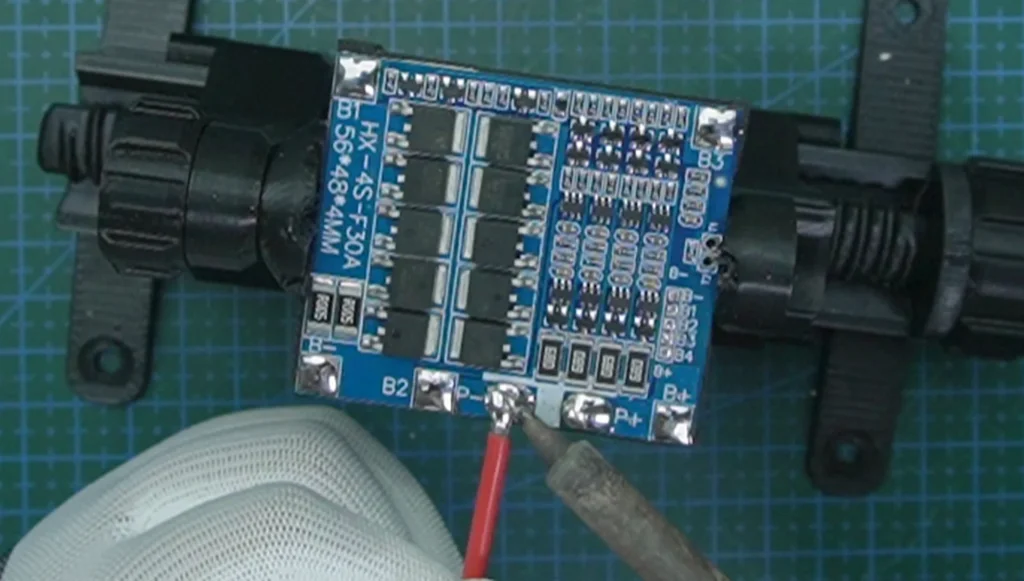

ข้อควรระวัง : หากไม่มีเครื่องเชื่อมสปอตให้ใช้การบัดกรีได้ แต่การบัดกรีขั้วแบตต้องทำให้เร็ว ไม่จี้ซ้ำหลายรอบ หรือใช้ฟลักซ์ช่วยในการบัดกรี จะช่วยลดการเกิดความร้อนสะสมของแบตได้
