ในบทความนี้จะพาท่านอัปเกรดแบตสว่านจาก 18650 ไป 21700 สำหรับการใช้งานที่ต้องการความจุสูงและระยะเวลาใช้งานที่ยาวนานขึ้น
1
อุปกรณที่ต้องเตรียม
1. แแบต 21700 (Li-ion 3.6V) ความจุ 4000mAh จำนวน 10 ก้อน
Trick : ควรเลือกรุ่นเดียวกัน ความจุ (mAh) ใกล้กัน

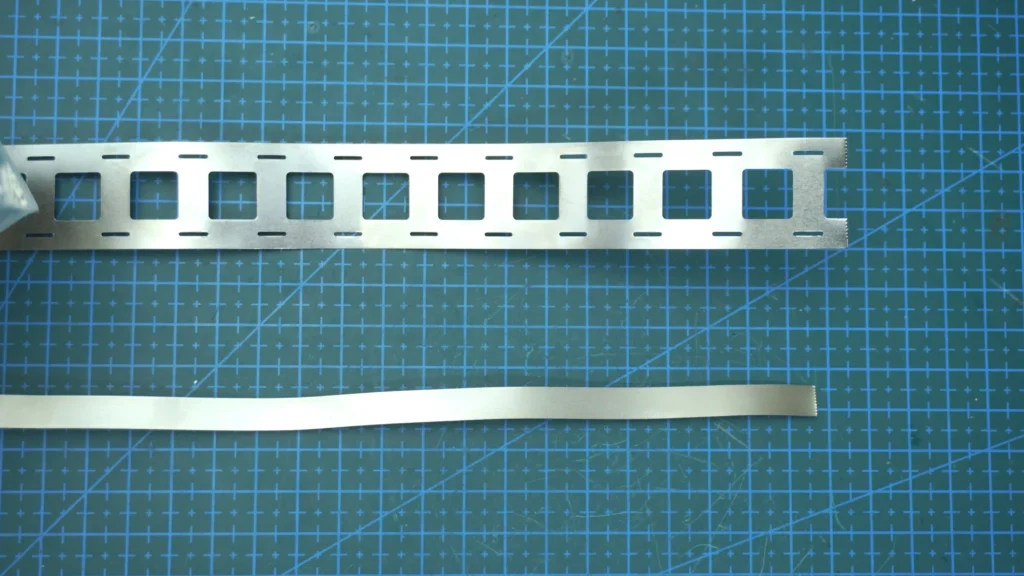

2. แผ่นนิกเกิลสำหรับเชื่อมแบตเตอรี่
3. แผ่นฉนวนใช้ติดที่ขั้วบวก และแผ่นฉนวนใหญ่ใช้ปิดที่ตัวแบต
4. บอร์ด บอร์ด 217000
5. เคสแบตเตอรี่สำหรับถ่าน 21700
1
เครื่องมือที่ใช้
1. มัลติมิเตอร์
2. เครื่องวัด IR
3. เครื่องสปอต

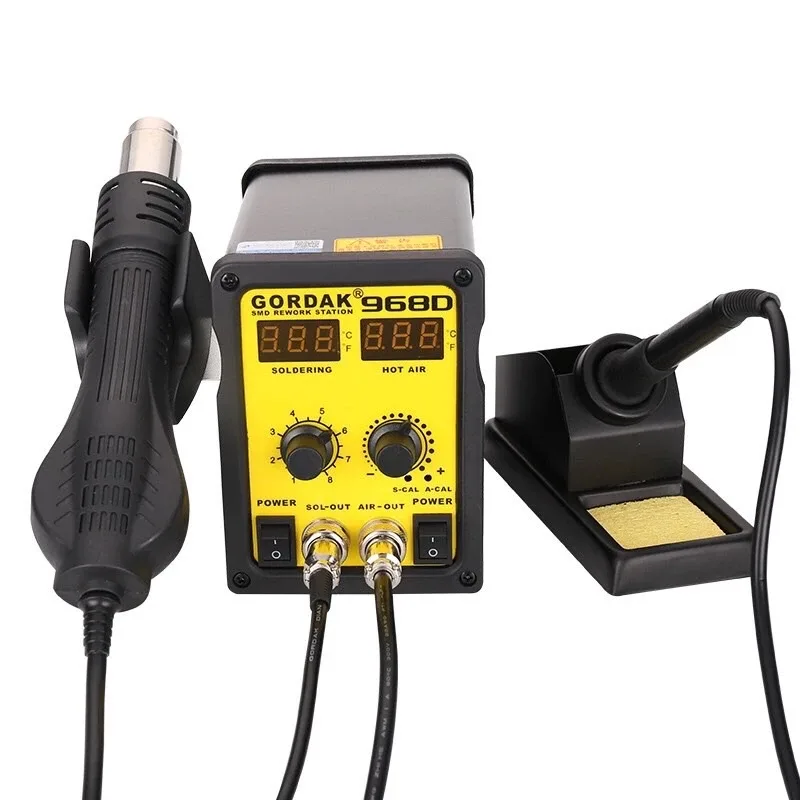

4. หัวแร้ง
1
วิธีการอัพเกรดจาก 18650 ไป 21700
1

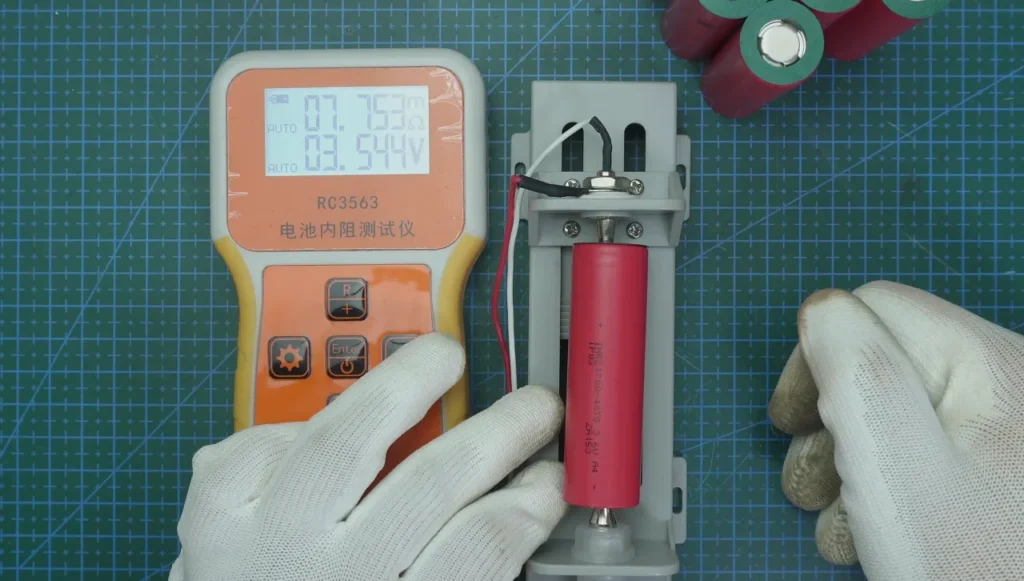

1. นำแบตจำนวน 10 ก้อน มาวัดค่า IR (ค่าความต้านทานภายใน)ให้มีค่าใกล้เคียงกันทุกก้อน

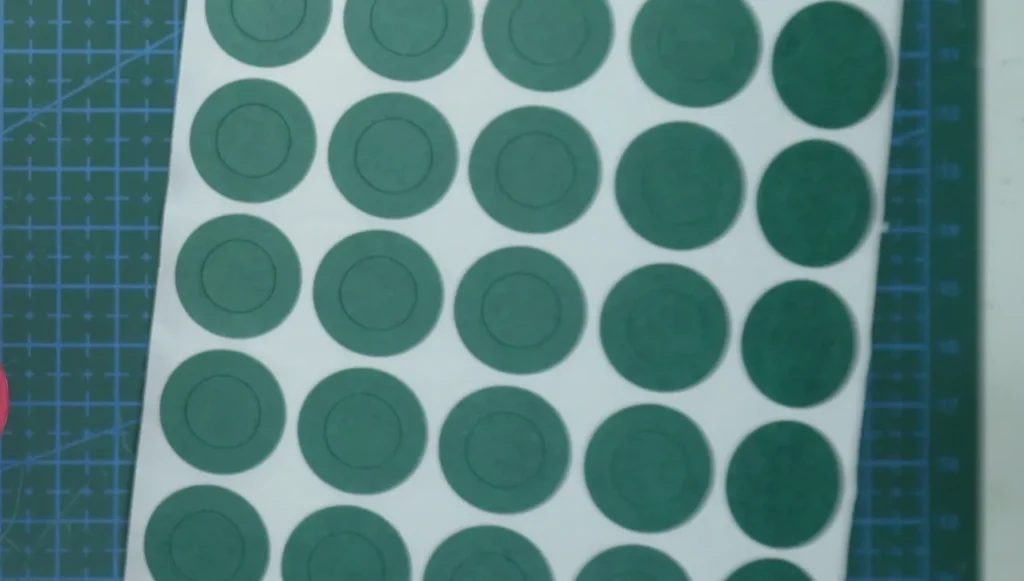

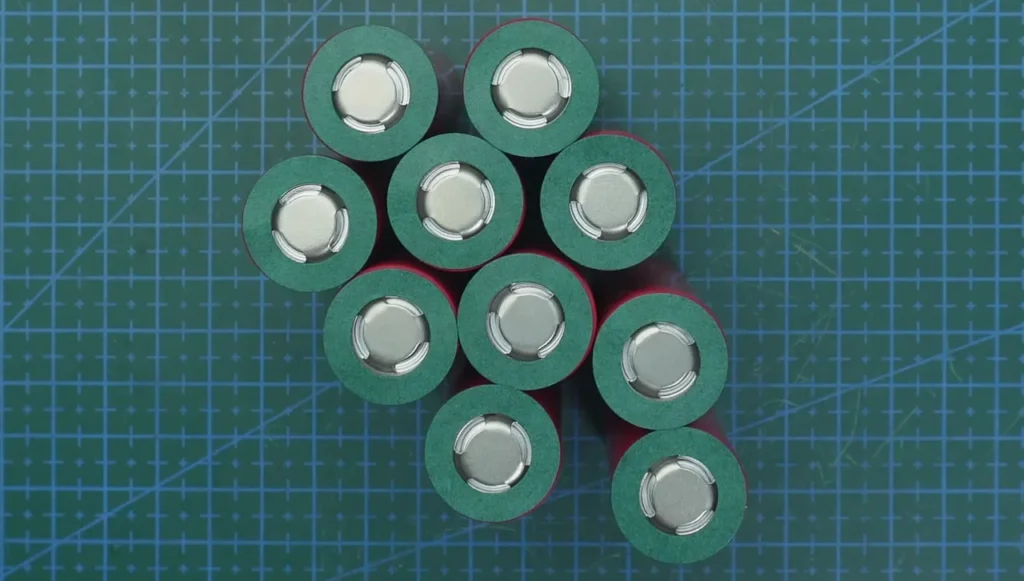

2. ติดฉนวนที่ขั้วบวกของแบตทุกก้อน
Trick : การปิดฉนวนเป็นการป้องกันแผ่นนิคเกิลล้นไปโดนขอบ หรือสปอตพลาดไปโดนขั้วลบถ้ามีฉนวนก็สามารถป้องกันไม่ให้แบตลัดวงจรได้

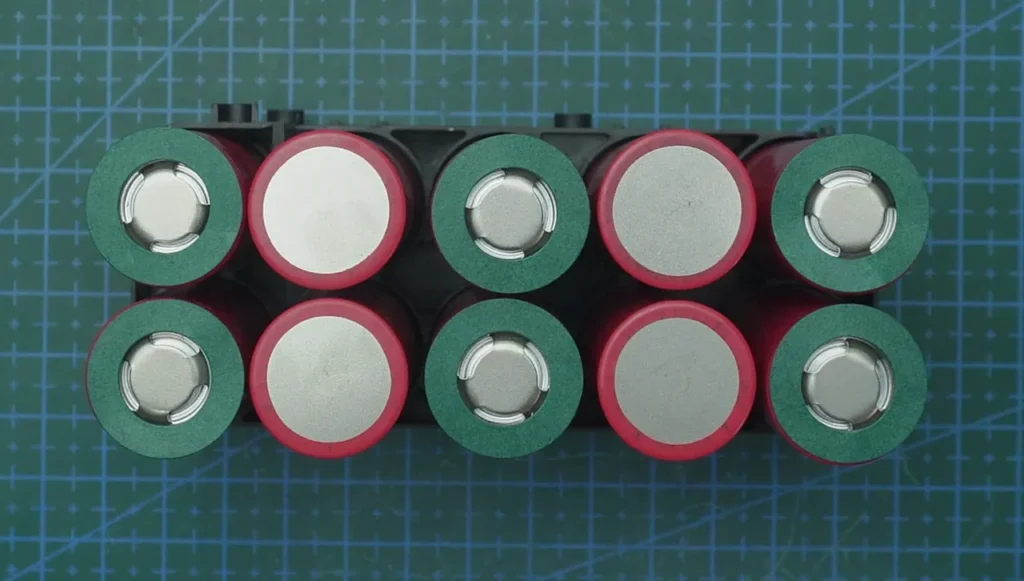

3. นำถ่าน 21700 จำนวน 10 ก้อน มาวางเรียงตามตำแหน่งของ BMS

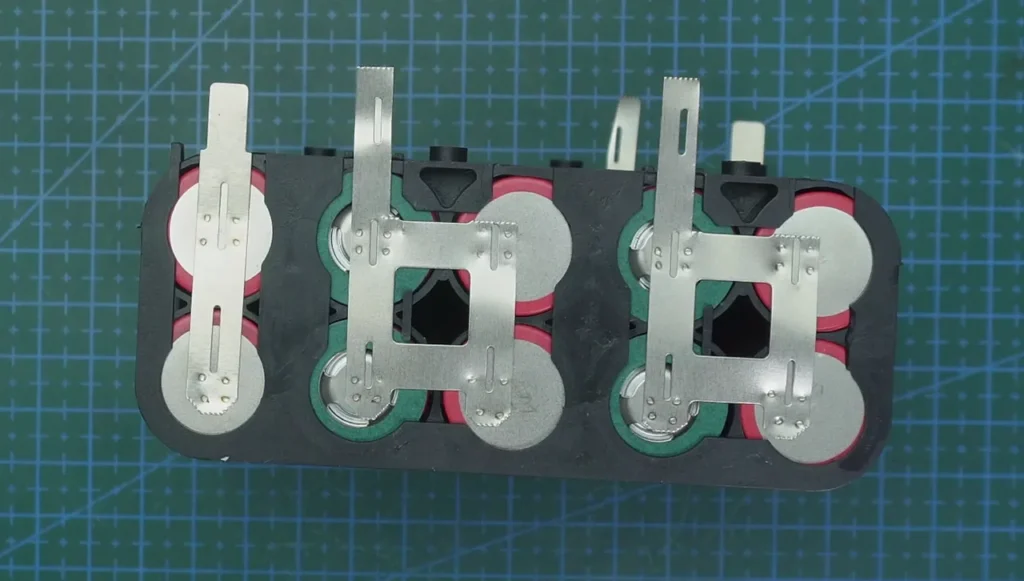

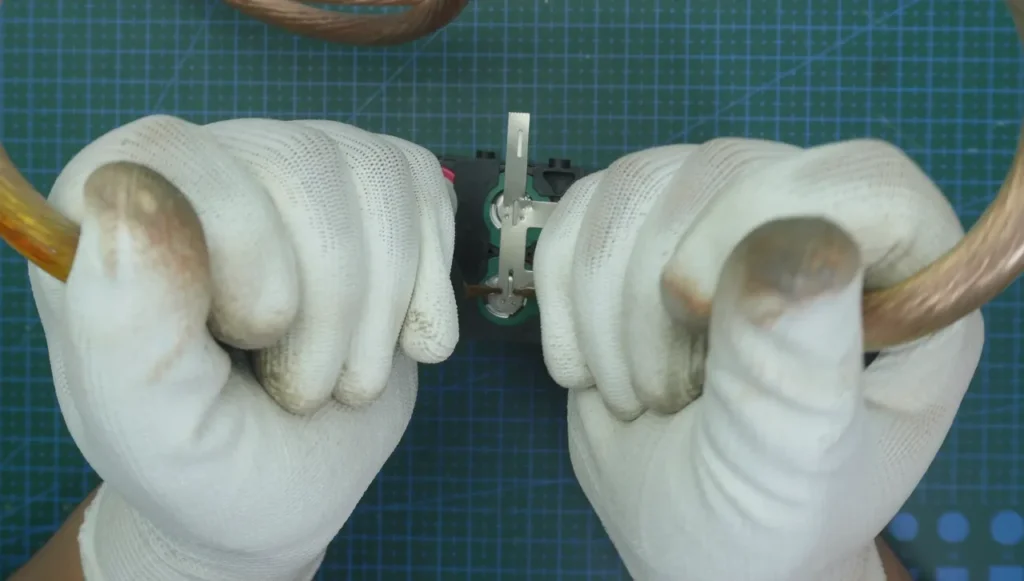

4. ให้ทำการสปอตนิกเกิล โดยใช้เครื่องเชื่อมสปอตยึดนิกเกิลเชื่อมต่อแบตเตอรี่ตามภาพ
Trick : หากไม่มีเครื่องเชื่อมสปอตให้ใช้การบัดกรีได้ แต่การบัดกรีขั้วแบตต้องทำให้เร็ว ไม่จี้ซ้ำหลายรอบ หรือใช้ฟลักซ์ช่วยในการบัดกรี จะช่วยลดการเกิดความร้อนสะสมของแบตได้

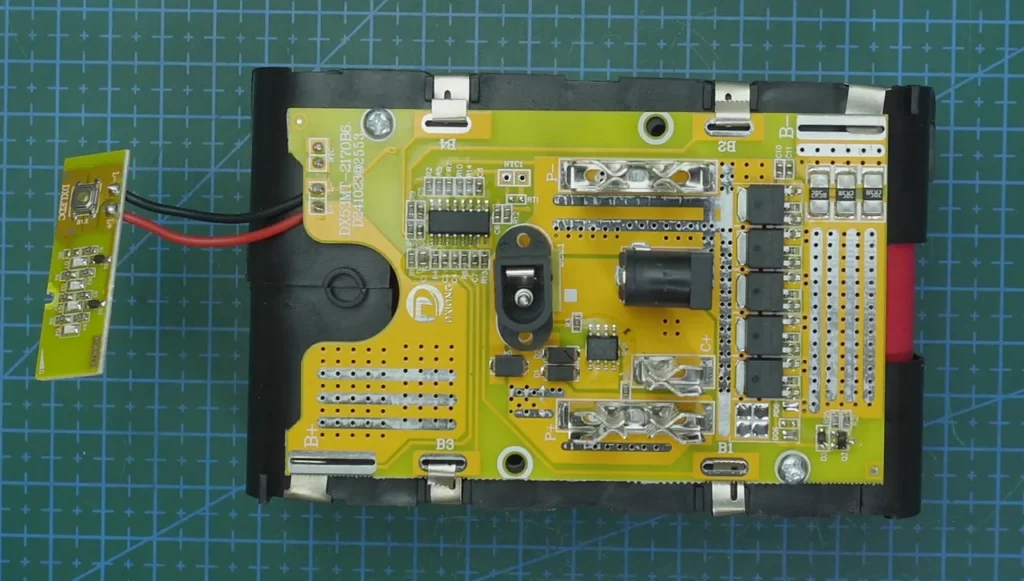

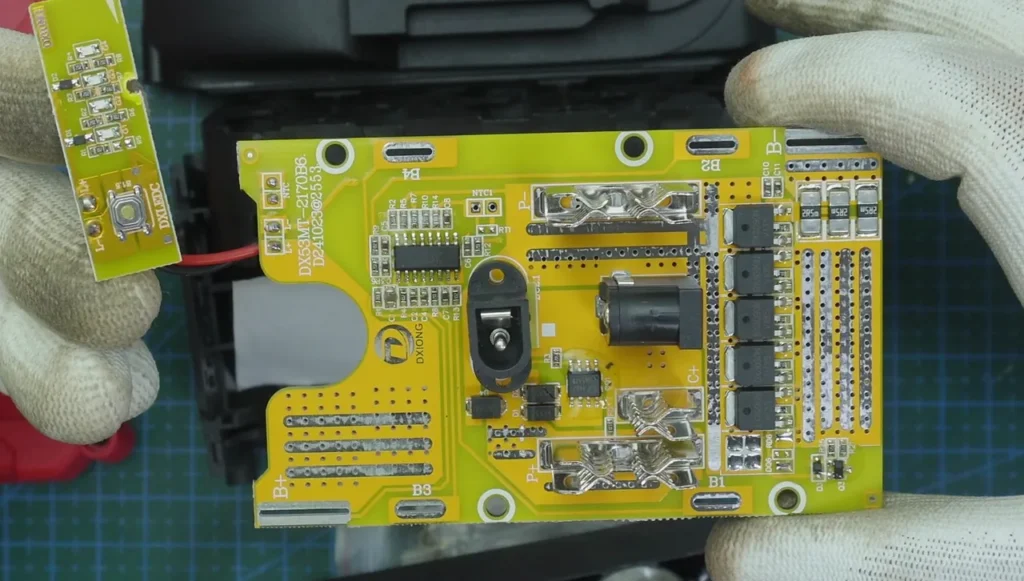

5. เมื่อทำการสปอตครบทุกจุดแล้ว ให้ค่อยๆวางบอร์ดลงไปด้วยความระมัดระวัง
ข้อควรระวัง : ต้องให้แผ่นนิกเกิลตรงกับตำแหน่งบอร์ด ห้ามให้แผ่นนิกเกิลโดนส่วนอื่นของบอร์ดเด็ดขาด จะทำให้บอร์ดช็อตเสียหายได้

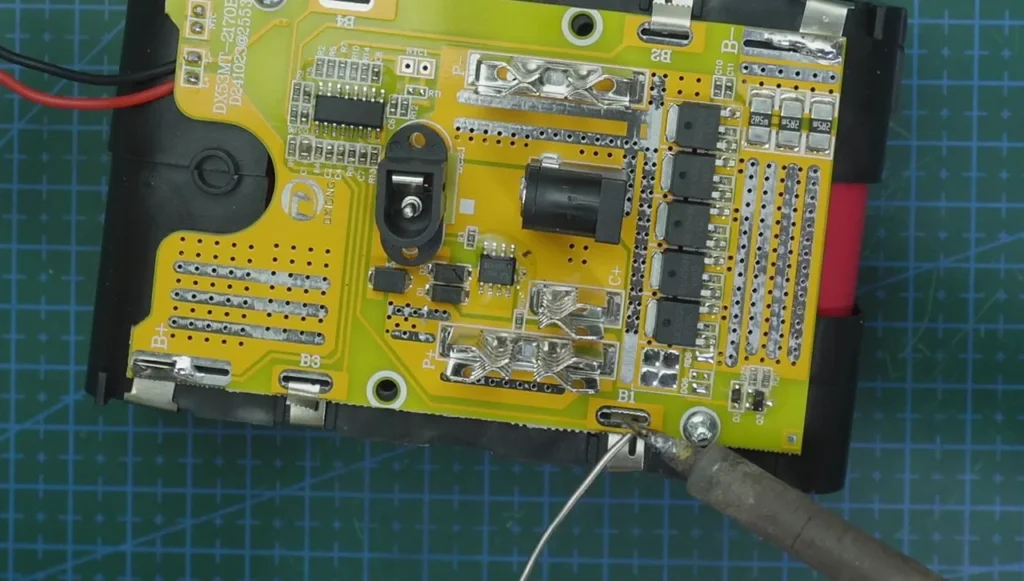

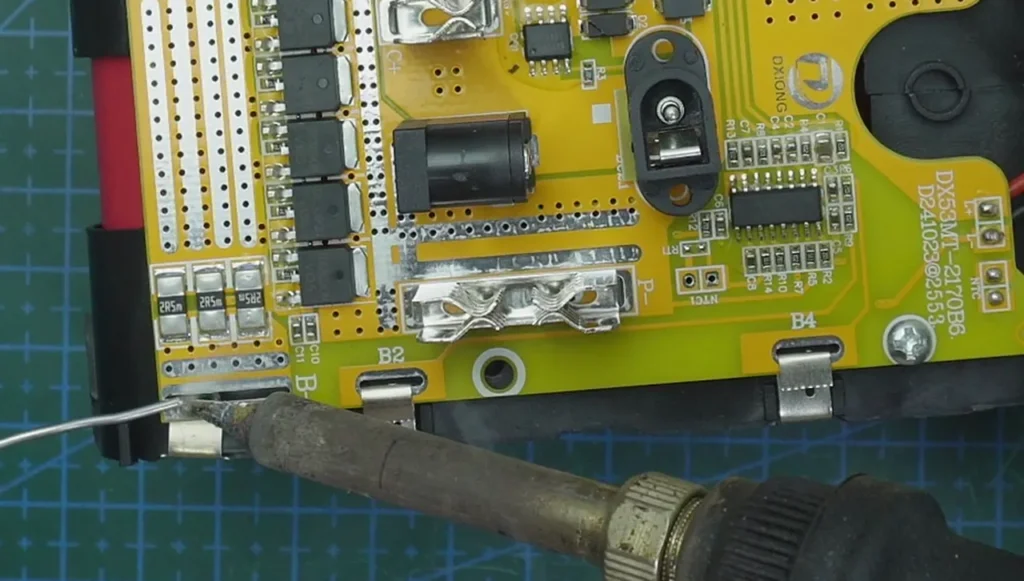

6.เมื่อวางบอร์ดตรงตำแหน่งแล้วบัดกรีบอร์ดให้ครบทุกจุด
ข้อควรระวัง : ห้ามให้หัวแร้งโดนกับวงจรอนุกรมตัวอื่นเด็ดขาด เพราะจะทำให้แบตช็อต ค่าภายในไม่เท่ากันและบอร์ดเสียหายได้

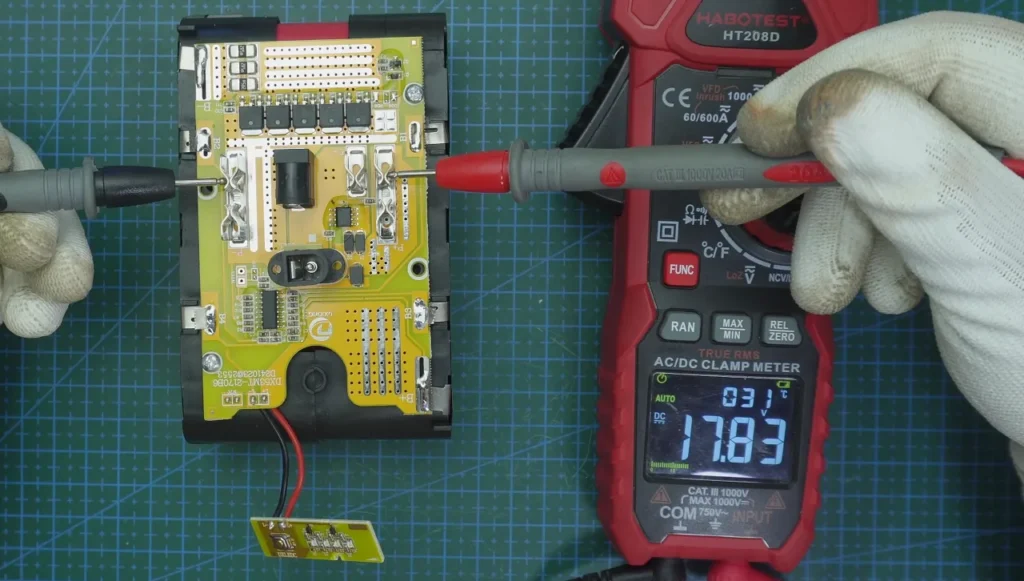

7. เมื่อบัดกรีครบทุกจุดแล้วให้วัดไฟออกด้วยมัลติมิเตอร์

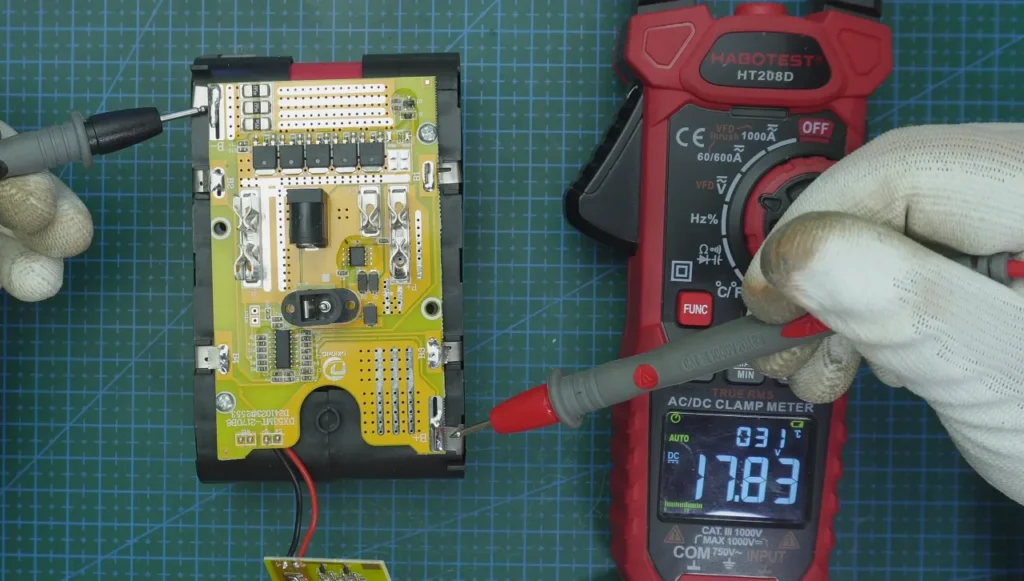

8. เช็คไฟแบต

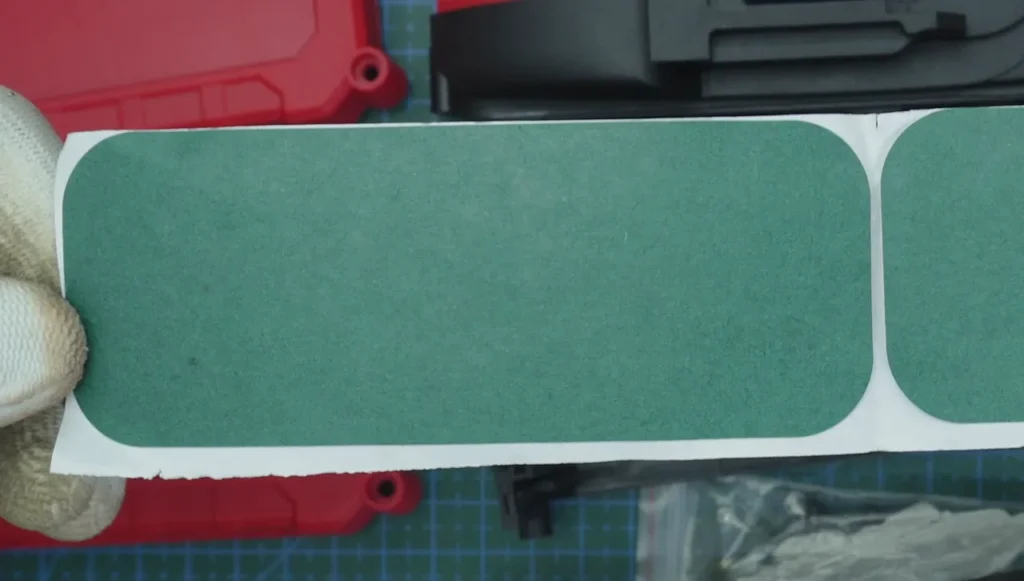

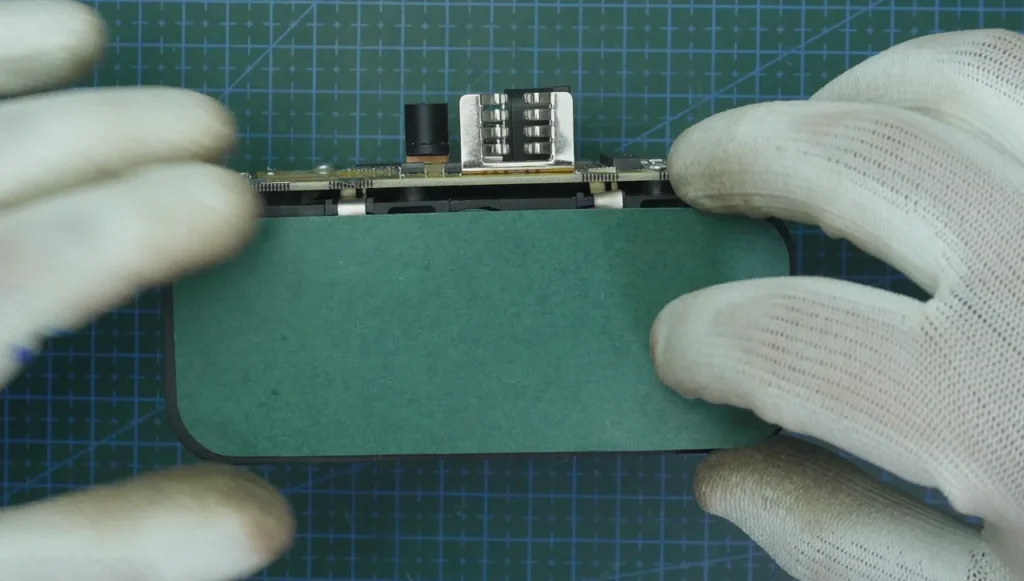

9. ติดฉนวนแผ่นใหญ่ที่แบต

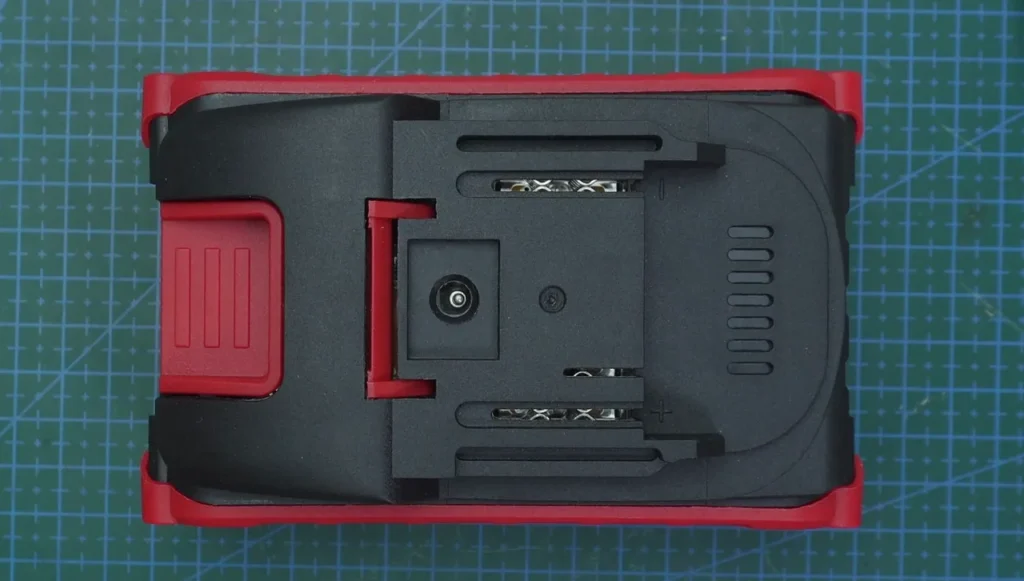

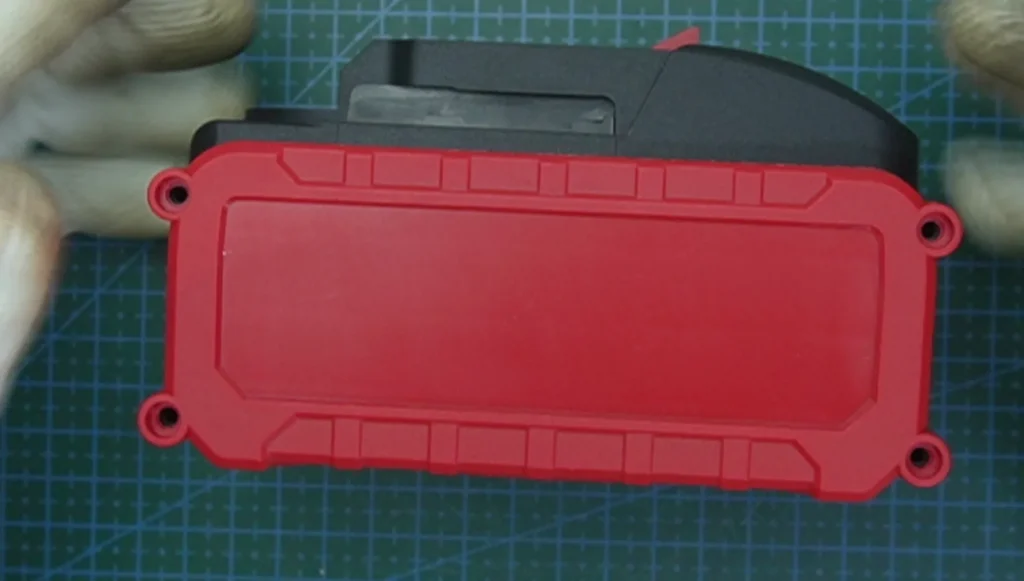

10. นำแบตที่ปิดฉนวนแล้วมาประกอบเข้ากับเคสแบตให้เรียบร้อย

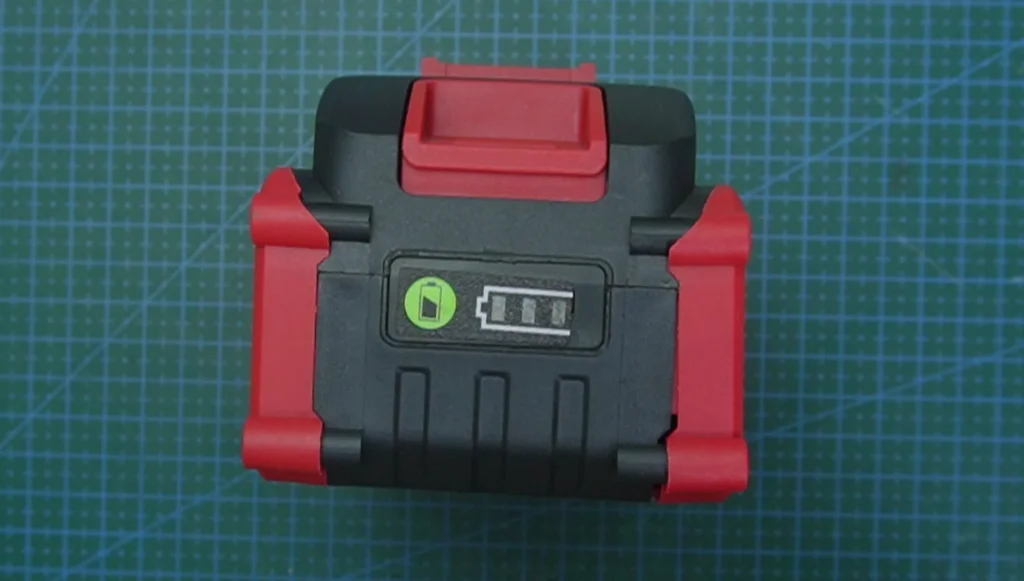

11. ประกอบเคสเรียบร้อยให้นำแบตมาเทสไฟ

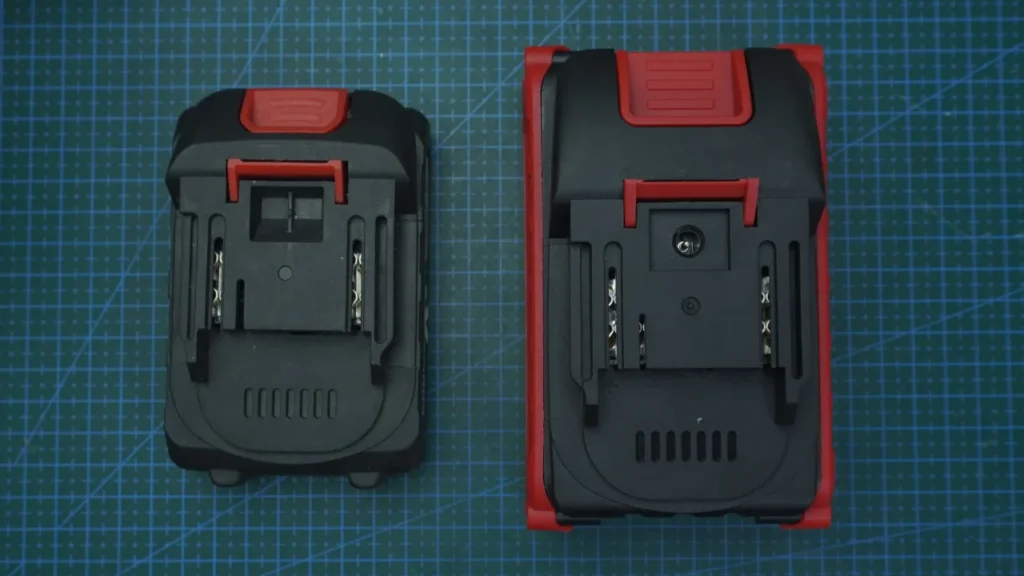

ภาพเปรียบเทียบระหว่างแบต 21700 กับแบต 18650
